Contraintes dans les barres

Les tableaux de résultats de la catégorie Contraintes dans les barres contiennent les contraintes déterminées avec leurs ratios de vérification correspondants.

Les contraintes de barre sont triées dans les onglets selon les critères suivants :

  • Charges (situations de projet, combinaisons de charges)
  • Propriétés de barre (matériaux, sections)
  • Position de calcul (positions de barre, points de contrainte)

Numéro de barre

La colonne affiche le numéro de la barre sur lequel la valeur la plus élevée est disponible pour chaque type de contrainte.

Position x

Cette colonne affiche la position sur la barre pour laquelle le ratio de vérification maximal a été déterminé. La distance se réfère au début de la barre.

Point de contrainte n°

L’analyse des contraintes est effectuée aux « points de contrainte » de la section. Ces points sont définis par la distance au centre de gravité, les moments statiques et les épaisseurs des parties de la section. Toutes les sections standardisées de la bibliothèque ainsi que les parties à parois minces des sections RSECTION sont fournies avec des points de contrainte aux positions pertinentes pour la vérification de la section.

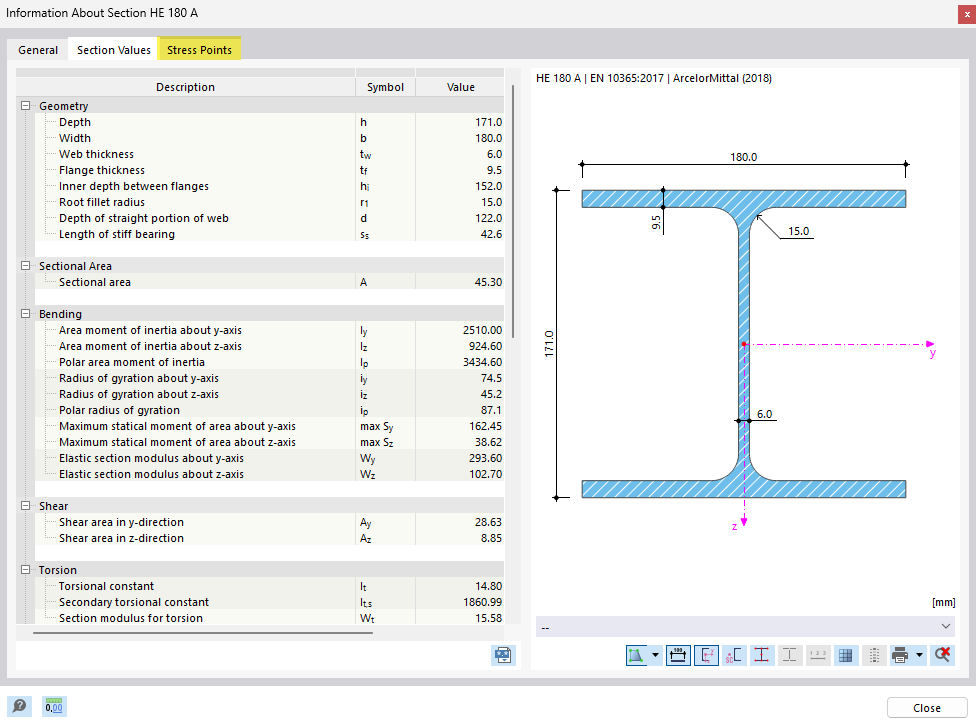

Vous pouvez vérifier les points de contrainte dans la boîte de dialogue « Informations sur la section ». Cette boîte de dialogue est accessible via le bouton Informations sur la section dans la barre d’outils du tableau.

Situation de projet

Cette colonne indique le numéro de la situation de projet pour laquelle les contraintes individuelles sont disponibles.

Chargement

Cette colonne affiche les numéros des combinaisons de charges ou de résultats déterminantes pour la contrainte correspondante.

Type de contrainte

Cette colonne répertorie les types de contrainte que vous avez définis et assignés aux Configurations pour les barres.

Contrainte existante/limite

Pour chaque type de contrainte, la contrainte existante est indiquée avec la valeur limite correspondante.

Astuce

La boîte de dialogue Configuration pour les barres affiche les équations utilisées pour déterminer chaque contrainte.

Ratio de contrainte η

La dernière colonne affiche les ratios de contraintes (ratios de vérification) par rapport à la valeur limite. Le degré d’utilisation est exprimé par la longueur de la barre colorée.

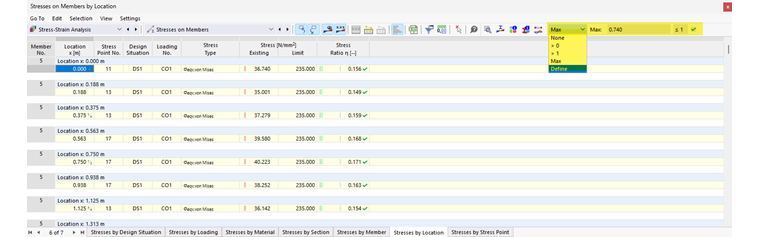

Filtre des contraintes par ratio de vérification

La liste située à droite dans la barre d’outils des tableaux permet de filtrer les tableaux selon leur degré d’utilisation. L’option Max permet d’afficher uniquement le ratio de contrainte maximal déterminant pour chaque objet.

Vous pouvez également définir vos propres options de filtre au format > #.## dans cette liste. Cela signifie que seuls les ratios supérieurs à la valeur définie par l’utilisateur sont affichés dans le tableau.
