杆件应力

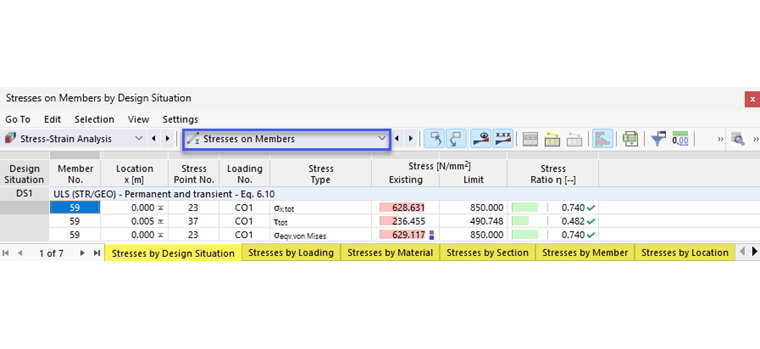

位于杆件应力结果表中包含计算得出的应力和各自的设计利用率。

Die Stabspannungen sind in den Registern nach folgenden Kriterien sortiert:

  • Belastungen (Bemessungssituationen, Lastkombinationen)
  • Stabeigenschaften (Materialien, Querschnitte)
  • Nachweisort (Stabstellen, Spannungspunkte)

杆件编号

Für jede Spannungsart wird die Nummer des Stabes angegeben, an dem der größte Wert vorliegt.

x 位置

Es wird jeweils die Position am Stab angegeben, für die die maximale Ausnutzung ermittelt wurde. Der Abstand bezieht sich auf den Stabanfang.

应力点编号

Die Spannungsanalyse erfolgt an den sogenannten "Spannungspunkten" des Querschnitts. Diese Stellen sind durch Schwerpunktabstände, statische Momente und Dicken der Querschnittsteile definiert. Alle Standardprofile der Bibliothek sowie die dünnwandigen Bereiche der RSECTION-Querschnitte sind mit Spannungspunkten an den bemessungsrelevanten Stellen des Profils versehen.

Sie können die Spannungspunkte im Dialog 'Informationen über Querschnitt' überprüfen. Dieser Dialog ist über die Schaltfläche 截面信息 in der Tabellen-Symbolleiste zugänglich.

设计状况(荷载组合类型)

Diese Spalte gibt die Nummer der Bemessungssituation an, für die die einzelnen Spannungen vorliegen.

荷载工况/结果组合

Es werden die Nummern der Last- oder Ergebniskombinationen angegeben, die für die jeweilige Spannung maßgebend sind.

应力类型

In dieser Spalte werden die Spannungsarten aufgelistet, die Sie bei den Stabkonfigurationen festgelegt und zugewiesen haben.

Spannung Vorhanden / Grenze

Für jede Spannungsart wird die vorhandene Spannung mit dem zugehörigen Grenzwert angegeben.

提示

Im Dialog Stabkonfiguration können Sie für jede Spannung die Gleichungen einsehen, nach denen die Spannungen ermittelt werden.

Spannungsverhältnis η

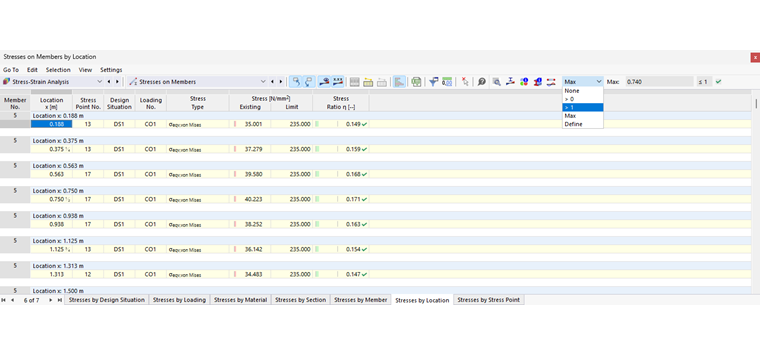

In der letzten Spalte sind die auf den Grenzwert bezogenen Spannungsverhältnisse (Ausnutzungen) angegeben. Der Grad der jeweiligen Ausnutzung wird durch die Länge des farbigen Balkens ausgedrückt.

Spannungen nach Ausnutzung filtern

Die Liste rechts in der Tabellen-Symbolleiste bietet die Möglichkeit, die Tabellen nach Ausnutzungsgraden zu filtern. Mit der Option Max wird für jedes Objekt nur das maßgebende maximale Spannungsverhältnis ausgegeben.

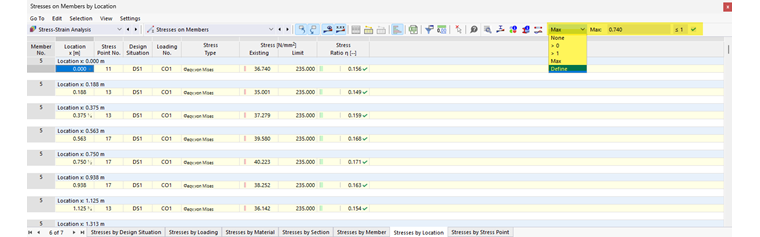

Sie können in dieser Liste auch eigene Filteroptionen im Format > #.## definieren. Damit werden in der Tabelle nur Ausnutzungen angezeigt, die größer als der benutzerdefinierte Wert sind.
