实体应变

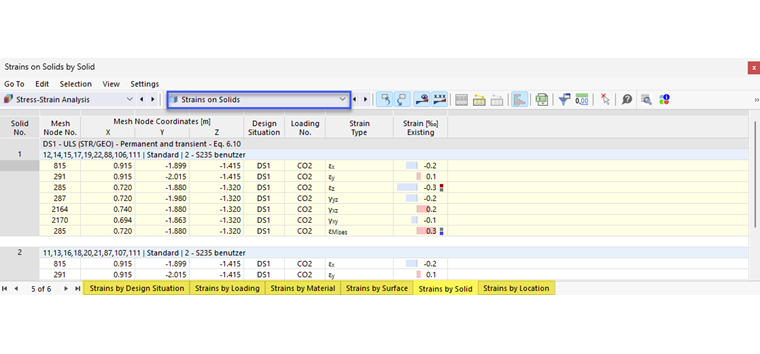

实体应变类别下的结果表中包含着计算得出的应变的结果值。

  1. banner.text@如果您激活了{%!
  2. /#

实体应变根据以下标准进行排序:

  • 荷载(设计状况、荷载组合)
  • 实体属性(材料)
  • 对象(面、实体、有限元网格点)

实体编号

用户可以在该列中查看应变类型中出现最大值的实体的编号。

网格节点编号

该列显示已确定最大应变的有限元网格节点的编号。

信息

如果在 全局设置 对话框中,如果您设置了'计算栅格点的应力'选项,那么在该列中会显示栅格点的编号。 用户可以查询计算结果在 边界面的栅格号。

网格节点坐标

有限元网格节点的全局坐标 X、Y 和 Z 会显示在三列中。

设计状况(荷载组合类型)

该列显示其个别应力可用的 设计状况的编号。

荷载工况/结果组合

用户可以在该列中显示对相应的应力起主导作用的荷载或结果组合的编号。

应变类型

extbookmark@002471@manual|应变选项卡|实体配置#。

截面应变

程序会显示每种应变类型的现有应变。
