应力(按面排列)

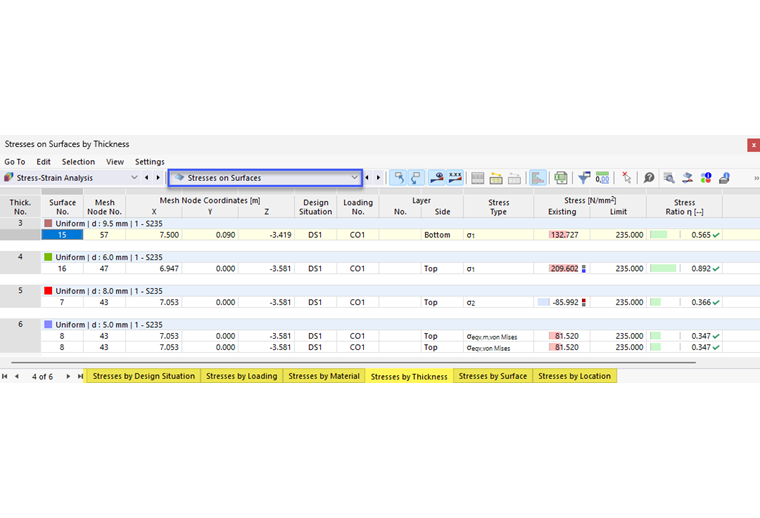

在结果应力部分下,可以查看计算得出的面应力以及相应的利用率。

选项卡中面的应力根据以下标准进行排序:

  • 荷载(设计状况、荷载组合)
  • 面的属性(材料、厚度)
  • 对象(面、有限元网格点)

面编号

对于每种应力类型,该列都会显示其最大值所在的面的编号。

网格节点编号

该列显示程序已确定最大设计利用率的有限元网格节点的编号。

信息

如果您激活了 全局设置 对话框中,如果您设置了'计算栅格点的应力'选项,那么在该列中会显示栅格点的编号。 用户可以查询计算结果在 面栅格

网格节点坐标

有限元网格节点的全局坐标 X、Y 和 Z 会显示在三列中。

设计状况(荷载组合类型)

该列显示其个别应力可用的 设计状况的编号。

荷载工况/结果组合

用户可以在该列中显示对相应的应力起主导作用的荷载或结果组合的编号。

层编号/面

如果您使用多层面的层元素来定义面,\}模块,显示层的数目以及相应的应力。

对于每种应力类型的最大值,程序会显示应力在面或层截面中出现的位置: 上、中或下。

应力类型

此列列出了您已经定义并分配给 面配置的应力类型。

实际/极限应力

对于每种应力类型,在表格中都会标出相应的应力极限值。

提示

对话框 然后,用户可以在面配置 对话框中看到各个应力对应的应力公式。

应力比 η

最后一列显示的是相对于极限值的应力利用率。 利用率由彩色条的长度表示。

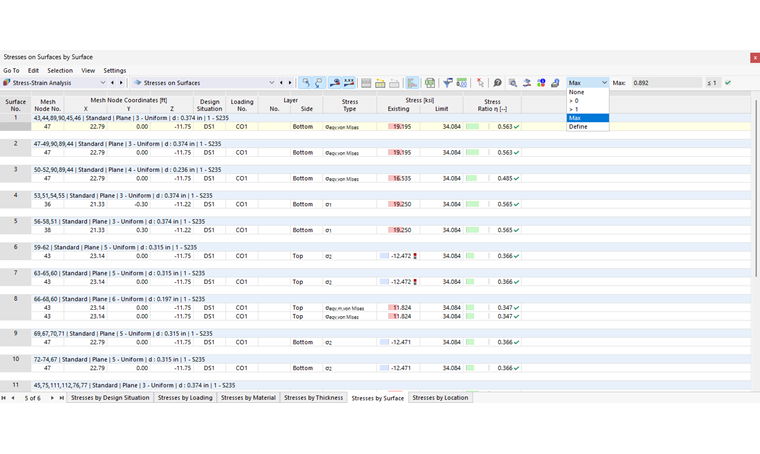

按利用率过滤应力

使用表格工具栏右侧的列表,可以按使用率对表进行筛选。 选择最大选项时,用户只会看到各个对象决定应力比的最大数值。

用户也可以在该列表中通过“> #.##”的格式定义自己的筛选。 因此,只有大于用户定义值的比率会在表格中显示。
