Le tabelle dei risultati della categoria Tensioni sulle superfici contengono le tensioni determinate con i rispettivi rapporti di progetto.
Le tensioni delle superfici sono ordinate nelle schede secondo i seguenti criteri:
- Carichi (situazioni di progetto, combinazioni di carico)
- Proprietà delle superfici (materiali, spessori)
- Oggetti (superfici, punti mesh EF)
Assegnato alla superficie nr.
Per ogni tipo di tensione, la colonna mostra il numero della superficie su cui è disponibile il valore maggiore.
Nodo mesh nr.
La colonna mostra il numero del nodo mesh EF per il quale il programma ha determinato il rapporto di progetto massimo.
Coordinate dei nodi della mesh
Le coordinate globali X, Y e Z dei nodi della mesh EF sono mostrate in tre colonne.
situazione di progetto
Questa colonna indica il numero della situazione di progetto per la quale sono disponibili le singole tensioni.
CC/ CO
Questa colonna mostra i numeri del carico o delle combinazioni di risultati che determinano la rispettiva tensione.
Strato nr./lato
Se hai definito una superficie mediante elementi strato utilizzando Multilayer Surfaces add-on , i numeri di strati sono visualizzati con le rispettive tensioni.
Per il valore massimo di ogni tipo di tensione, il programma mostra la posizione nella sezione trasversale della superficie o dello strato su cui si verifica la tensione: Superiore, centrale o inferiore.
Tipo di tensione
Questa colonna elenca i tipi di tensione che hai definito e assegnato alle Configurazioni delle superfici.
Tensione esistente/limite
Per ogni tipo di tensione, la tensione fornita è indicata con il valore limite corrispondente.
Rapporto di tensione η
La colonna finale mostra i rapporti di tensione (rapporti di progetto) relativi al valore limite. Il grado di utilizzo è espresso dalla lunghezza della barra colorata.

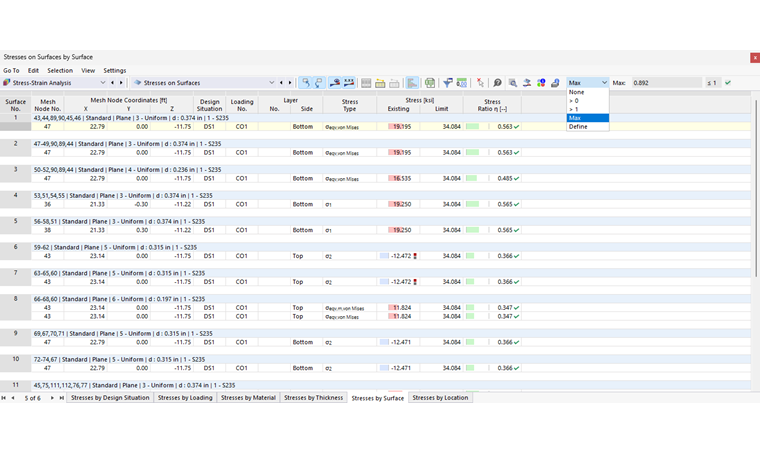

Filtraggio delle tensioni per tasso di lavoro
L'elenco a destra nella barra degli strumenti della tabella consente di filtrare le tabelle in base al grado di utilizzo. L'opzione Max visualizza solo il rapporto di tensione massima determinante per ciascun oggetto.
È anche possibile definire le proprie opzioni di filtro nel formato "> #.##" in questo elenco. Pertanto, nella tabella vengono visualizzati solo i rapporti maggiori del valore definito dall'utente.
