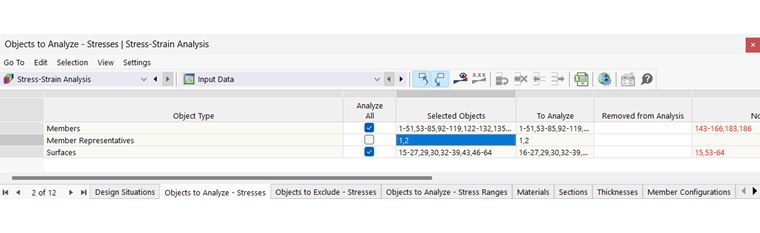

La tabella Oggetti da analizzare - Tensioni elenca tutti gli oggetti nel modello che sono adatti per l'analisi, ordinati per 'Tipo di oggetto': aste, set di aste, superfici, set di superfici, solidi, set di solidi e giunti con saldatura lineare.
Seleziona oggetti
La casella di controllo 'Analizza tutto' consente di selezionare facilmente tutti gli oggetti disponibili. Pertanto, le opzioni di input nella colonna 'Oggetti selezionati' sono bloccate e tutti i numeri degli oggetti di un tipo sono preimpostati automaticamente; ad esempio, tutte le aste.
Se si desidera specificare solo determinati oggetti per l'analisi delle tensioni, deselezionare la casella di controllo 'Analizza tutto'. Ora, è possibile inserire i numeri degli oggetti rilevanti nella colonna 'Oggetti selezionati'.
Rimuovi oggetti dall'analisi
Se si desidera escludere determinati oggetti dall'analisi delle tensioni, lasciare selezionata la casella di controllo 'Analizza tutto'. Nella colonna 'Rimosso dall'analisi', inserire i numeri degli oggetti irrilevanti. Le voci nella colonna 'Da analizzare' saranno quindi adattate di conseguenza.
Oggetti non validi o disattivati
Le colonne 'Da analizzare' e 'Non valido/disattivato' vengono compilate automaticamente. Pertanto, tutte le aste di un tipo che non si adattano all'analisi delle tensioni vengono rilevate e disattivate per l'analisi.
