Configurazioni delle superfici

La finestra di dialogo Configurazione delle superfici gestisce le specifiche di base per l'analisi delle tensioni-deformazioni delle superfici. Il concetto della finestra di dialogo Configurazioni è descritto nel capitolo Analisi tensioni-deformazioni . Spiega anche come assegnare gli oggetti.

Informazione

I parametri di una configurazione si applicano a tutte le superfici con questa configurazione assegnata. Se nessuna configurazione è assegnata a un oggetto da analizzare, per questo oggetto non viene eseguita alcuna analisi di tensioni-deformazioni.

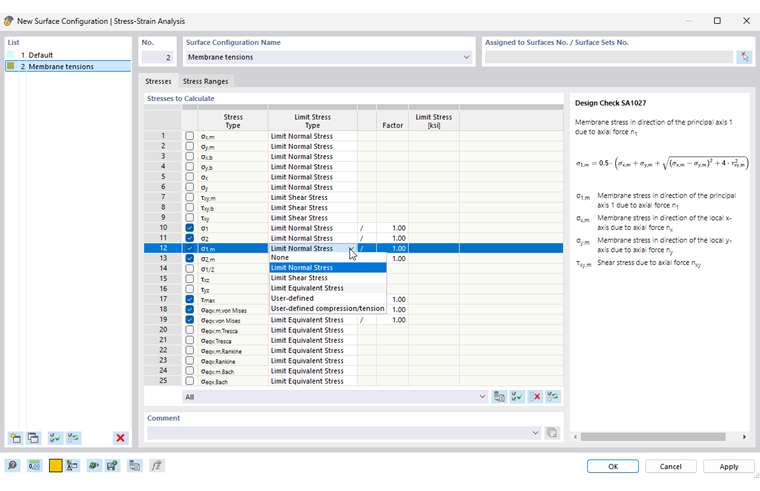

Tensione

Nella scheda Tensioni, è possibile selezionare le tensioni da calcolare e specificare il tipo di tensione limite.

Se si desidera aumentare o ridurre la tensione limite per un tipo di tensione, è possibile ridimensionarla di conseguenza nella colonna 'Factor'. Se si seleziona l'opzione '/', la tensione viene divisa per il coefficiente moltiplicato per '*'.

Se si desidera utilizzare la tensione definita dall'utente come riferimento invece della tensione limite salvata nelle proprietà del materiale, selezionare il tipo di tensione limite 'Utente' dall'elenco. Così, il campo nella colonna 'Tensione limite' diventa accessibile.

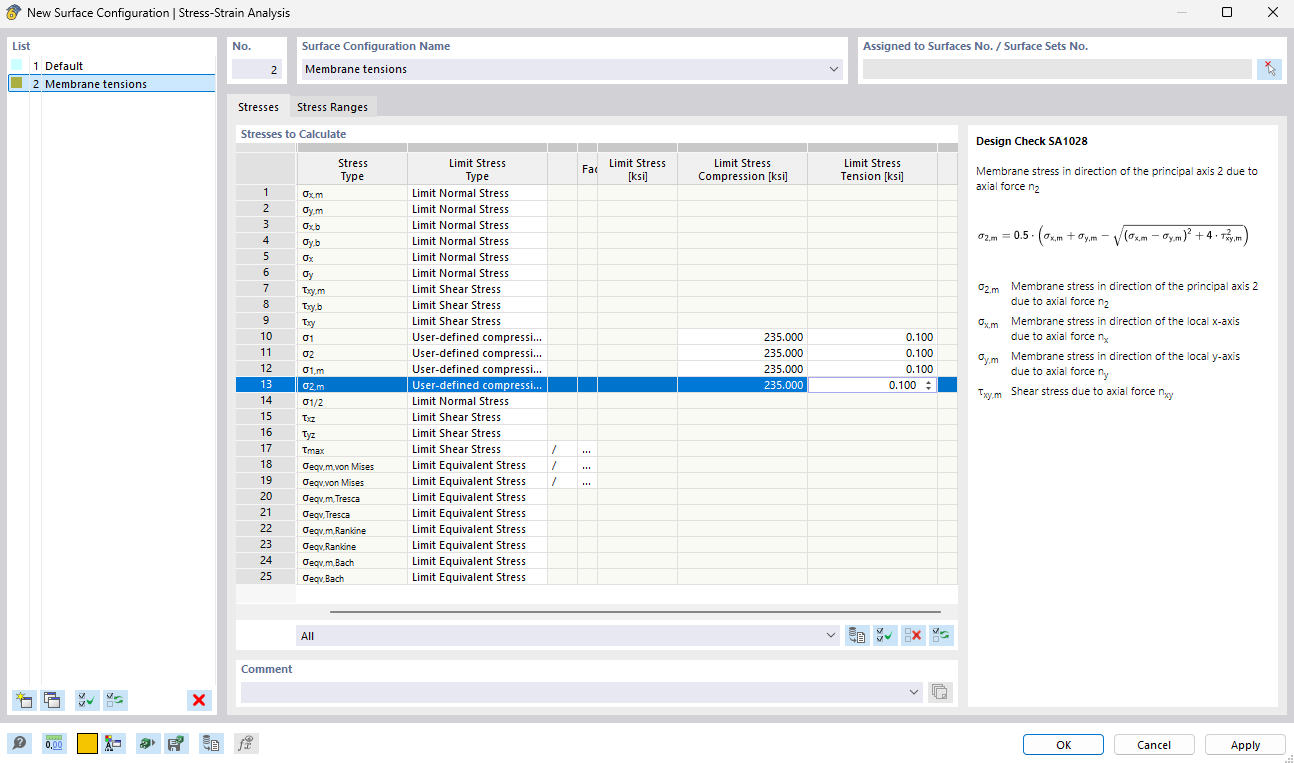

Con il tipo di tensione limite 'Compressione/trazione definita dall'utente', è possibile specificare le tensioni limite dipendenti dal segno per determinate componenti di tensione.

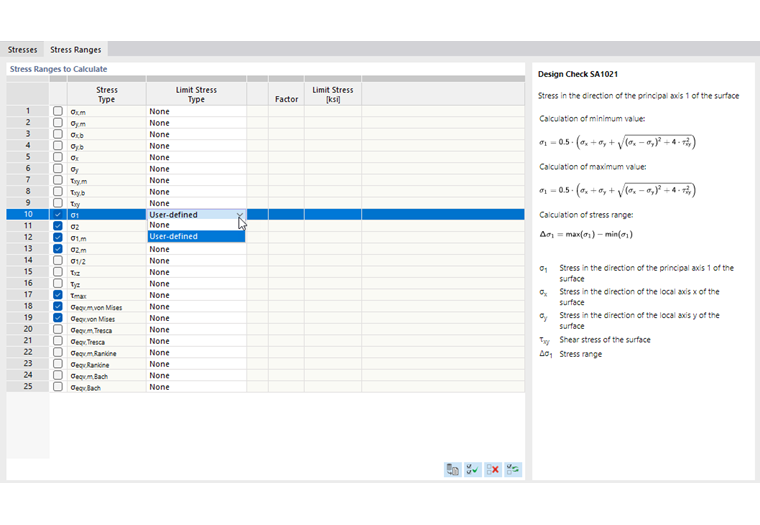

Intervalli di tensione

Nella scheda Intervalli di tensione, è possibile selezionare i tipi di tensione per i quali devono essere calcolati gli intervalli e se le tensioni limite sono rilevanti in questo caso.

Il tipo di tensione limite 'Senza' è preimpostato. Ciò dovrebbe consentire l'analisi degli intervalli di tensione indipendentemente dalle norme. Se si desidera specificare una tensione limite, selezionare il tipo di tensione 'Utente' nell'elenco, quindi inserire il valore corrispondente.

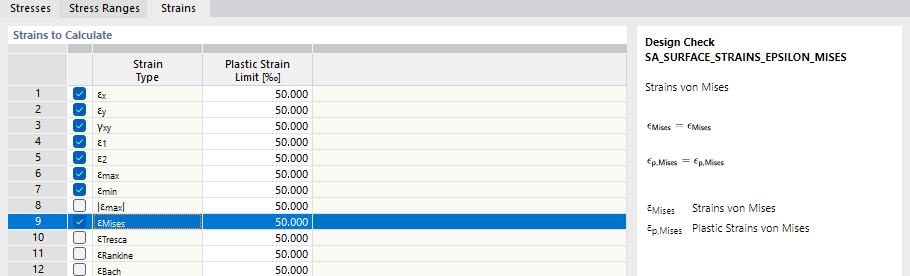

deformazioni

La scheda Deformazioni è disponibile se è stato attivato il Finestra di dialogo Impostazioni globali . Qui è possibile selezionare le deformazioni da calcolare.

Se si desidera specificare la deformazione limite, attivare l'add-on in il modello's - Dati di base -comportamento del materiale Comportamento non lineare del materiale (soggetto a sovrapprezzo). Quindi, assegna il Plastico (Superfici/Solidi). Nell'analisi, le deformazioni plastiche sono confrontate con le deformazioni ultime.
