Per accedere alle impostazioni globali dell'analisi tensioni-deformazioni, utilizzare il menu di scelta rapida della voce del navigatore o fare clic sul pulsante

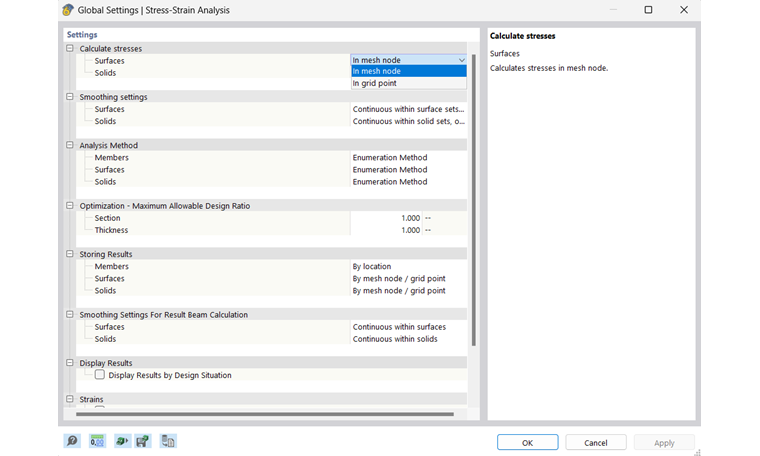

nella barra degli strumenti della tabella per l'analisi tensioni-deformazioni. Questo capitolo descrive i parametri disponibili nella finestra di dialogo Impostazioni globali.
Suggerimento
Utilizzando
nella parte inferiore della finestra di dialogo, è possibile ripristinare le impostazioni predefinite.
Calcola tensioni
Per impostazione predefinita, le tensioni sono visualizzate nei punti della mesh EF ('Nel nodo della mesh'). In alternativa, è possibile visualizzare i risultati nei punti definiti dall'utente della griglia ('Sul punto della griglia'), che sono definiti in RFEM nelle proprietà delle superfici e dei solidi.
Impostazioni di smussamento
Le opzioni per lo smussamento dei risultati sono descritte nel capitolo Smussamento dei risultati del manuale di RFEM.
Procedura progettuale

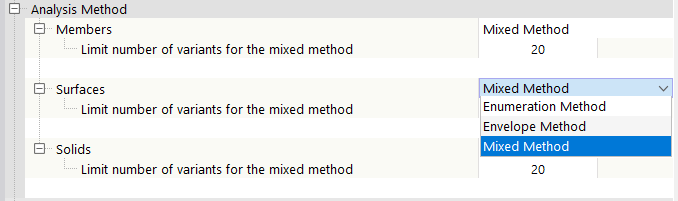

Questa sezione controlla come le forze interne di progetto del carico e le combinazioni di risultati vengono trasferite al progetto. Nell'elenco sono disponibili tre metodi di verifica.
- Nel metodo di enumerazione , tutte le combinazioni di carico e di risultati di una situazione di progetto sono calcolate individualmente. Questo di solito porta ai risultati più accurati, ma può anche portare a un aumento del tempo di calcolo.
- Nel metodo dell'inviluppo , vengono prima calcolate le forze interne di inviluppo di tutte le combinazioni di carico e di risultati di una situazione di progetto, quindi vengono eseguite le verifiche. Questo di solito porta a tempi di calcolo più brevi rispetto al metodo di enumerazione.
- Per il metodo misto , è possibile definire un limite superiore per il numero di combinazioni di carico e di risultati di una situazione di progetto da progettare secondo il metodo di enumerazione. Se il numero di combinazioni supera questo limite, la verifica viene eseguita con il metodo dell'inviluppo.
Ottimizzazione - Tasso di lavoro massimo ammissibile
L'add-on offre la possibilità di ottimizzare le sezioni trasversali normalizzate (vedi anche la sezione Sezioni) e gli spessori delle superfici (vedi anche la sezione Spessori). Quando si controllano le possibili varianti, l'utilizzo di una variante viene confrontato con il valore massimo qui definito.
Archiviazione risultati
I file dei risultati possono diventare molto grandi per modelli di grandi dimensioni con diverse migliaia di oggetti se tutti i risultati vengono salvati in essi. A seconda dell'impostazione selezionata, viene salvato un risultato per ogni posizione, tensione o punto della griglia o oggetto. Pertanto, è possibile influenzare la dimensione del file di conseguenza. Nonostante quanto sopra, è possibile visualizzare tutti i risultati nel programma, poiché i risultati mancanti vengono ricalcolati automaticamente.
deformazioni
Se si seleziona la casella di controllo 'Analisi di deformazione', il programma esegue un'analisi delle deformazioni superficiali oltre all'analisi delle tensioni.
