La finestra di dialogo Configurazione dei solidi gestisce le specifiche di base per l'analisi delle tensioni-deformazioni dei solidi. Il concetto della finestra di dialogo Configurazioni è descritto nel capitolo Analisi tensioni-deformazioni . Spiega anche come assegnare gli oggetti.

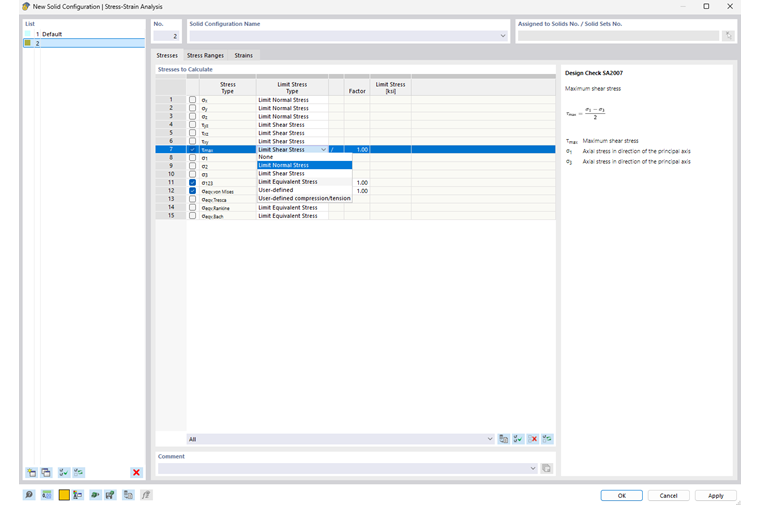

Tensione
Nella scheda Tensioni, è possibile selezionare le tensioni da calcolare e specificare il tipo di tensione limite.
Se si desidera aumentare o ridurre la tensione limite per un tipo di tensione, è possibile ridimensionarla di conseguenza nella colonna 'Factor'. Se si seleziona l'opzione '/', la tensione viene divisa per il coefficiente moltiplicato per '*'.
Se si desidera utilizzare la tensione definita dall'utente come riferimento invece della tensione limite salvata nelle proprietà del materiale, selezionare il tipo di tensione limite 'Utente' dall'elenco. Così, il campo nella colonna 'Tensione limite' diventa accessibile. Con il tipo di tensione limite 'Compressione/trazione definita dall'utente', è possibile specificare le tensioni limite dipendenti dal segno per determinate componenti di tensione.

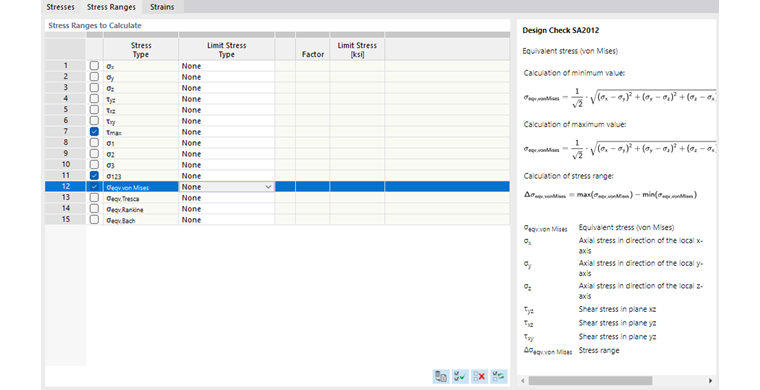

Intervalli di tensione
Nella scheda Intervalli di tensione, è possibile selezionare i tipi di tensione per i quali devono essere calcolati gli intervalli e se le tensioni limite sono rilevanti in questo caso.
Il tipo di tensione limite 'Senza' è preimpostato. Se si desidera specificare una tensione limite, selezionare il tipo di tensione 'Utente' nell'elenco, quindi inserire il valore corrispondente.

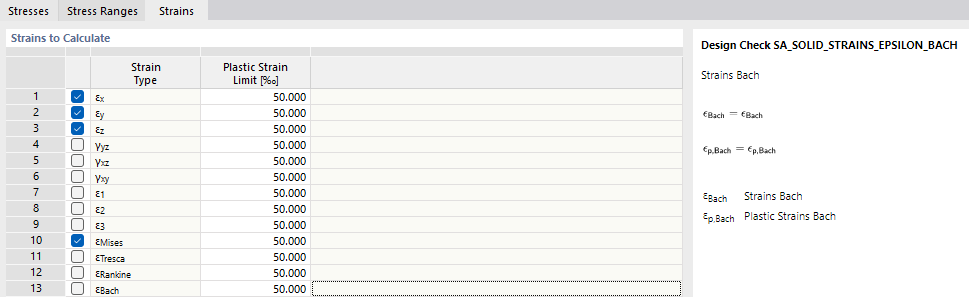

deformazioni
La scheda Deformazioni è disponibile se è stato attivato il Finestra di dialogo Impostazioni globali . Qui è possibile selezionare le deformazioni da calcolare.
Se si desidera specificare la deformazione limite, attivare l'add-on in il modello's - Dati di base -comportamento del materiale Comportamento non lineare del materiale (soggetto a sovrapprezzo). Quindi, assegna il modello del materiale Plastico (Superfici/Solidi). Nell'analisi, le deformazioni plastiche sono confrontate con le deformazioni ultime.
