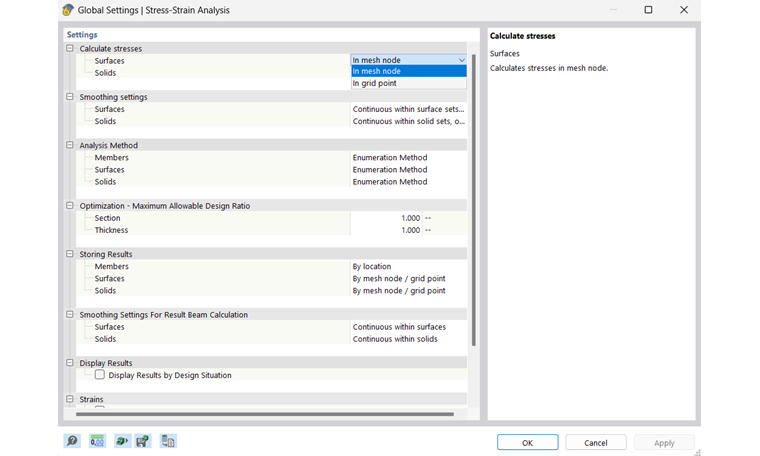

Чтобы получить доступ к общим настройкам расчета напряжений-деформаций, используйте контекстное меню записи навигатора или нажмите кнопку
in der Tabellen-Symbolleiste für die Spannungs-Dehnungs-Berechnung. In diesem Kapitel werden die im Dialog Globale Einstellungen verfügbaren Parameter vorgestellt.
Совет
Mit der Schaltfläche
unten im Dialog können Sie die Standardeinstellungen wiederherstellen.
Вычислить напряжения
Gemäß Voreinstellung werden die Spannungen in den FE-Netz-Punkten ausgegeben ('Im Netzknoten'). Alternativ ist die Ergebnisausgabe in den benutzerdefinierten Punkten des Rasters möglich ('Im Rasterpunkt'), die in RFEM bei den Eigenschaften der Flächen und Volumenkörper festgelegt sind.
Параметры сглаживания
Die Möglichkeiten zur Glättung der Ergebnisse sind im Kapitel Ergebnisglättung des RFEM-Handbuchs beschrieben.

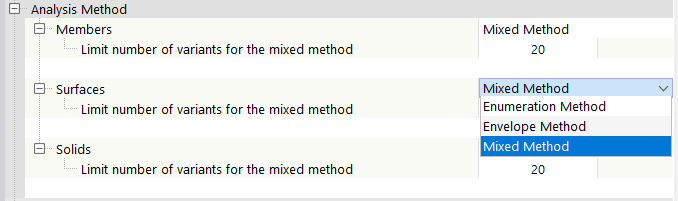

Метод расчёта
Dieser Abschnitt steuert, wie die Bemessungsschnittgrößen von Last- und Ergebniskombinationen in die Bemessung übergeben werden. In der Liste stehen drei Nachweisverfahren zur Auswahl.
- Bei der Aufzählungsmethode werden alle Last- und Ergebniskombinationen einer Bemessungssituation einzeln berechnet. Dies führt im Allgemeinen zu den genauesten Ergebnissen, kann aber unter Umständen zu erhöhten Berechnungszeiten führen.
- Bei der Umhüllenden Methode werden zunächst die umhüllenden Schnittgrößen aller Last- und Ergebniskombinationen einer Bemessungssituation berechnet und dann mit diesen die Nachweise geführt. Dies führt im Vergleich zur Aufzählungsmethode in der Regel zu kürzeren Berechnungszeiten.
- Bei der Gemischten Methode können Sie eine Obergrenze für die Anzahl der Last- und Ergebniskombinationen einer Bemessungssituation definieren, die nach der Aufzählungsmethode bemessen werden sollen. Übersteigt die Anzahl der Kombinationen dieses Limit, erfolgt die Bemessung nach der umhüllenden Methode.
Оптимизация - максимально допустимое расчётное соотношение
Das Add-On bietet die Möglichkeit, für standardisierte Querschnitte (siehe auch Abschnitt Querschnitte) und Flächendicken (siehe auch Abschnitt Dicken) eine Optimierung durchzuführen. Bei der Überprüfung der möglichen Varianten wird die Ausnutzung einer Variante mit dem an dieser Stelle definierten Höchstwert verglichen.
Хранение результатов
Die Ergebnisdateien können bei großen Modellen mit mehreren tausend Objekten sehr groß werden, wenn alle Ergebnisse darin gespeichert werden. Je nach gewählter Einstellung wird ein Ergebnis je Ort, je Spannungs- bzw. Rasterpunkt oder je Objekt gespeichert. Damit lässt sich die Dateigröße entsprechend beeinflussen. Unabhängig davon ist die Anzeige aller Ergebnisse im Programm möglich, da fehlende Ergebnisse automatisch neu berechnet werden.
деформации
Wenn Sie das Kontrollfeld 'Dehnungsberechnung' anhaken, führt das Programm neben der Spannungsberechnung eine Analyse der Flächendehnungen durch.
