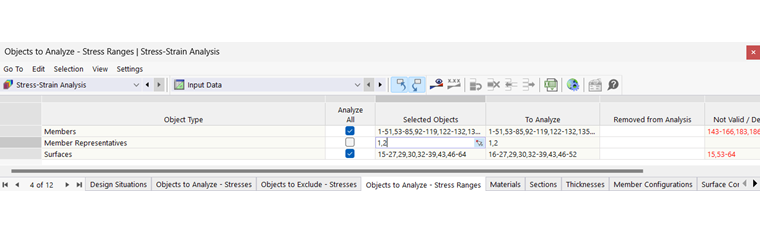

В таблице Объекты для анализа - диапазон напряжений перечислены все объекты, доступные в модели и подходящие для расчета, отсортированные по 'типу объекта': стержни, блоки стержней, поверхности, блоки поверхностей, тела, блоки тел и линейные сварные соединения.
Выбрать объекты
Флажок 'Анализ всех' позволяет легко выбрать все доступные объекты. Таким образом, опции ввода в столбце 'Выбранные объекты' заблокированы, и все номера объектов типа будут предустановлены автоматически; например, все стержни.
Если вы хотите указать только определенные объекты для анализа диапазонов напряжений, снимите флажок 'Анализ всех'. Теперь в столбец 'Выбранные объекты' можно ввести номера соответствующих объектов.
Удалить объекты из расчёта
Если вы хотите исключить определенные объекты из анализа диапазонов напряжений, оставьте установленным флажок 'Анализ всех'. В столбце 'Удалено из расчета' введите номера нерелевантных объектов. Записи в столбце 'К анализу' будут соответствующим образом скорректированы.
Недействительные или деактивированные объекты
Столбцы 'К анализу' и 'Недействительно/деактивировано' будут заполнены автоматически. Таким образом, определяются все стержни типа, который не подходит для расчета диапазонов напряжений, и деактивируются для расчета.
