Деформации на телах

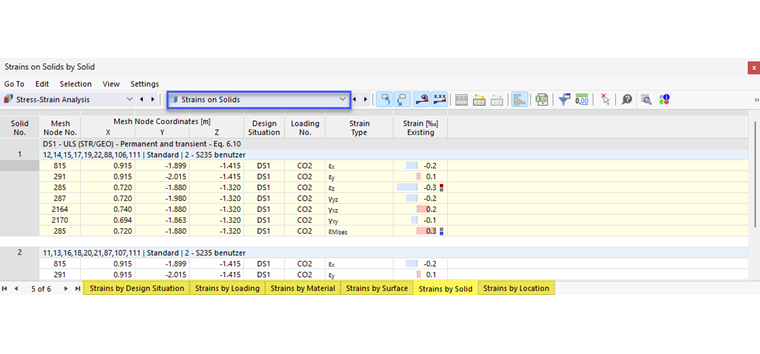

Таблицы результатов в категории « Деформации на телах » содержат значения полученных деформаций.

Инфо

Деформации тел определяются в случае, если вы активировали флажок "Расчет деформации" в диалоговом окне Общие параметры.

Деформации тел сортируются в данных закладках по следующим критериям:

  • Нагрузки (расчетные ситуации, сочетания нагрузок)
  • Свойства тел (материалы)
  • Объекты (поверхности, тела, точки сетки КЭ)

Тело №

Для каждого типа деформации в данном столбце отображается номер тела с наибольшим значением.

Узел сетки №

В данном столбце отображается номер узла сетки КЭ, для которого была определена максимальная деформация.

Инфо

Если вы определили опцию «Рассчитать результаты в точке решетки» в Диалоговое окно Общие настройки , если вы установили опцию 'Рассчитать напряжения в точке решетки', номера точек сетки показаны в этом столбце. Все результаты затем доступны в Сетка поверхности граничных поверхностей.

Координаты узла сетки

Общие координаты X, Y и Z узлов сетки КЭ показаны в трех столбцах.

Расчетная ситуация

В этом столбце указан номер {%}000501 Расчетной ситуации]], для которого доступны отдельные напряжения.

Нагрузки

В данном столбце отображаются номера сочетаний нагрузок или расчетных сочетаний, которые являются определяющими для соответствующего напряжения.

Тип деформации

В этом столбце перечислены типы деформаций, которые можно задать для Конфигурации тел .

Подобранная деформация

RFEM показывает существующую деформацию для каждого типа деформации.
