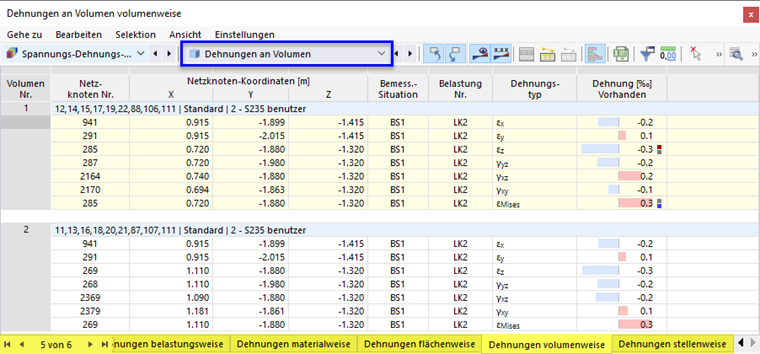

Die Ergebnistabellen der Kategorie Dehnungen an Volumen enthalten die enthalten die Ergebniswerte der ermittelten Dehnungen.
Die Volumendehnungen sind in den Registern nach folgenden Kriterien sortiert:
- Belastungen (Bemessungssituationen, Lastkombinationen)
- Volumeneigenschaften (Materialien)
- Objekte (Flächen, Volumen, FE-Netzpunkte)
Volumen Nr.
Für jede Dehnungsart wird die Nummer des Volumenkörpers angegeben, an dem der größte Wert vorliegt.
Netzknoten Nr.
Es wird jeweils die Nummer des FE-Netzknotens angegeben, für den die maximale Dehnung ermittelt wurde.
Netzknoten-Koordinaten
In den drei Spalten werden die globalen Koordinaten X, Y und Z der FE-Netzknoten ausgewiesen.
Bemessungssituation
Diese Spalte gibt die Nummer der Bemessungssituation an, für die die einzelnen Spannungen vorliegen.
Belastung
Es werden die Nummern der Last- oder Ergebniskombinationen angegeben, die für die jeweilige Spannung maßgebend sind.
Dehnungstyp
In dieser Spalte werden die Dehnungsarten aufgelistet, die Sie bei den Volumenkonfigurationen festgelegt und zugewiesen haben.
Dehnung Vorhanden
Für jede Dehnungsart wird die vorhandene Dehnung angegeben.
