Volumen

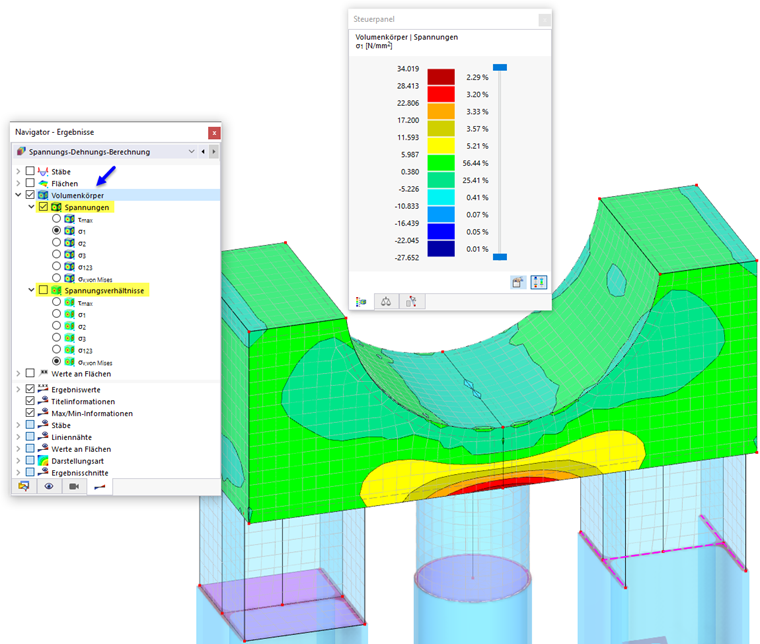

Legen Sie im 'Navigator - Ergebnisse' die Spannungen, Spannungsverhältnisse, Spannungsschwingbreiten oder Dehnungen fest, die an den Begrenzungsflächen der Volumenkörper grafisch angezeigt werden sollen.

Für jede Flächenstelle werden die Werte der ausgewählten Ergebnisart farbig dargestellt. Im Steuerpanel sind die Farbzuordnungen der Spannungen, Spannungsverhältnisse, Schwingbreiten oder Dehnungen angegeben.

Die Volumenergebnisse werden gemäß der im Dialog 'Globale Einstellungen' festgelegten Glättungseinstellungen dargestellt.

Tipp

Wenn Sie die Ergebnisse im Inneren des Volumenkörpers überprüfen möchten, können Sie eine Clipping-Ebene verwenden. Diese Möglichkeit ist in der FAQ 005168 beschrieben.
