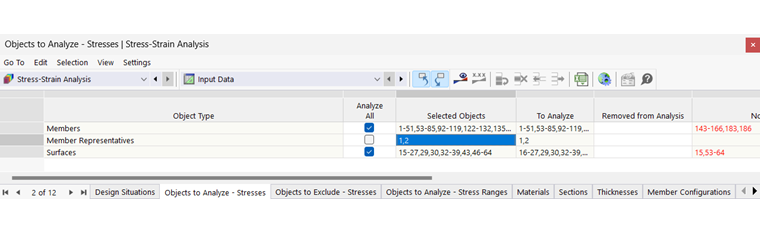

W tabeli Obiekty do analizy - Naprężenia wyszczególnione są wszystkie obiekty w modelu, które można przeprowadzić w analizie, uporządkowane według 'Typu obiektu': pręty, zbiory prętów, powierzchnie, zbiory powierzchni, bryły, zbiory brył oraz liniowe połączenia spawane.
Wybierz obiekty
Pole wyboru 'Analizuj wszystko' umożliwia łatwe wybranie wszystkich dostępnych obiektów. W ten sposób opcje wprowadzania danych w kolumnie 'Wybrane obiekty' zostają zablokowane, a wszystkie numery obiektów danego typu są automatycznie ustawiane; na przykład wszystkie pręty.
Jeżeli do analizy naprężeń mają zostać wybrane tylko niektóre obiekty, należy odznaczyć pole wyboru 'Analizuj wszystko'. Teraz w kolumnie 'Wybrane obiekty' można wprowadzić numery odpowiednich obiektów.
Usuń obiekty z analizy
Aby wyłączyć określone obiekty z analizy naprężeń, należy pozostawić zaznaczone pole wyboru 'Analizuj wszystkie'. W kolumnie 'Usunięte z analizy' należy wprowadzić numery nieistotnych obiektów. Wartości w kolumnie 'Do analizy' zostaną wówczas odpowiednio dostosowane.
Nieprawidłowe lub dezaktywowane obiekty
Kolumny 'Do analizy' i 'Nieprawidłowe/dezaktywowane' są wypełnione automatycznie. W ten sposób wszystkie pręty typu, które nie pasują do analizy naprężeń, są wykrywane i dezaktywowane do analizy.
