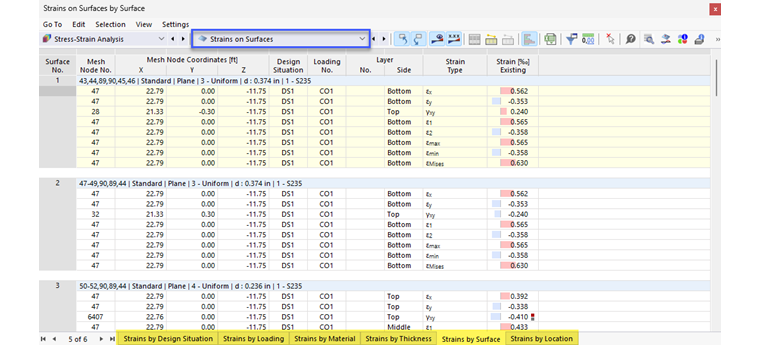

Tabele wyników w kategorii Odkształcenia na powierzchniach zawierają wartości wyników wyznaczonych odkształceń.
Odkształcenia powierzchni są posortowane w zakładkach według następujących kryteriów:
- Obciążenia (sytuacje obliczeniowe, kombinacje obciążeń)
- Właściwości powierzchni (materiały, grubości)
- Obiekty (powierzchnie, punkty siatki ES)
Powierzchnia nr
Dla każdego typu odkształcenia w kolumnie podany jest numer powierzchni, dla której dostępna jest największa wartość.
Węzeł siatki nr
W tej kolumnie wyświetlany jest numer węzła siatki ES, dla którego wyznaczono maksymalne odkształcenie.
Współrzędne węzłów siatki
Globalne współrzędne X, Y i Z węzłów siatki ES wyświetlane są w trzech kolumnach.
Sytuacja obliczeniowa
W tej kolumnie należy podać numer sytuacji obliczeniowej, dla której dostępne są poszczególne odkształcenia.
obciążenie konstrukcji
W tej kolumnie wyświetlane są numery kombinacji obciążeń lub wyników, decydujących o danym naprężeniu.
Nr warstwy/strona
W przypadku zdefiniowania powierzchni za pomocą elementów warstwowych za pomocą Powierzchnie wielowarstwowe numery warstw są podawane przy odpowiednich odkształceniach.
Dla maksymalnej wartości każdego typu odkształcenia program pokazuje, w którym miejscu przekroju powierzchni lub warstwy pojawia się odkształcenie: Góra, Środek lub Dół.
Typ odkształcenia
W tej kolumnie wyszczególnione są typy odkształceń, które można zdefiniować dla konfiguracje powierzchni typy prętów.
Zapewnione odkształcenie
Dla każdego typu odkształcenia program RFEM pokazuje istniejące odkształcenie.
Odkształcenie | Dostępność/granica plastyczności
Dla powierzchni z modelem materiałowym Plastyczny (powierzchnie/bryły) wyświetla istniejące odkształcenia plastyczne z odpowiednią wartością graniczną.
Stosunek odkształceń plastycznych η
W przypadku materiałów plastycznych w ostatniej kolumnie wyświetlane są stopnie wykorzystania (stosunki obliczeniowe) w odniesieniu do wartości granicznej. Stopień wykorzystania jest wyrażony przez długość kolorowego paska.
