Tabele do obliczeń naprężeniowo-odkształceniowych

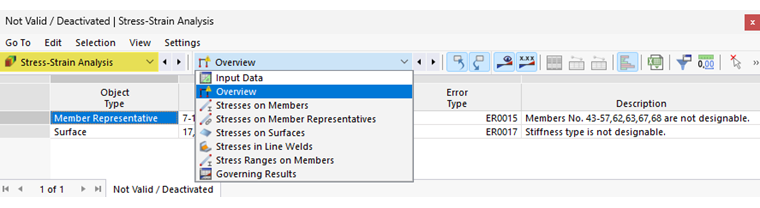

Po obliczeniu wyników kategoria w tabeli Analiza naprężeniowo-odkształceniowa zawiera nowe podkategorie.

Kategorie te wraz z odpowiednimi arkuszami roboczymi zostały opisane w poniższych rozdziałach:

  • Przegląd
  • Naprężenia na prętach/powierzchniach/bryłach
  • Naprężenia w spoinach liniowych
  • Naprężenia na reprezentatywnych (jeżeli są zdefiniowane)
  • Odkształcenia na powierzchniach/bryłach
  • Zakresy naprężeń na prętach/powierzchniach/bryłach
  • Zakresy naprężeń na spoinach liniowych
  • Zakresy naprężeń na reprezentatywnych (jeśli zostały określone)
  • Decydujące wyniki

Menedżer tabeli wyników

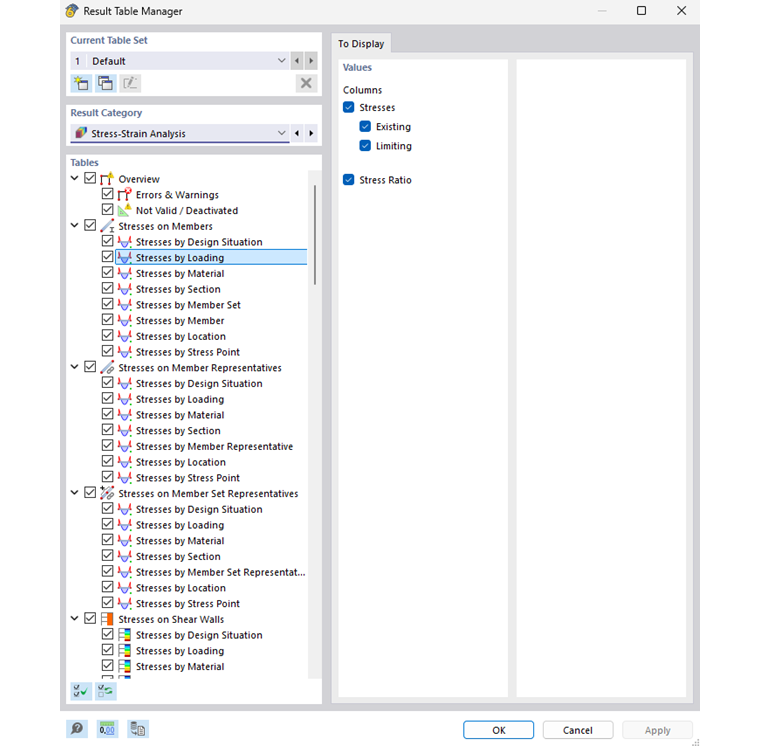

Można użyć funkcji Menedżer tabeli wyników aby otworzyć okno dialogowe "Menedżer tabel wyników". W oknie tym można określić, które tabele i zakładki mają być wyświetlane.

Przyciski na pasku narzędzi Tabela

Na pasku narzędzi tabeli wyników znajdują się przyciski, za pomocą których można wyświetlić i ocenić wyniki.

Ikona Funkcja
Wybierz Indywidualnie Umożliwia wybór obiektu w oknie roboczym, aby wyświetlić jego wyniki w tabeli
Szczegóły obliczeniowe Otwiera okno dialogowe Szczegóły wyników
Wykres w przekroju Ruft den Dialog Spannungsverläufe im Querschnitt auf
Informacje Otwiera okno dialogowe 'Informacje o materiale' z właściwościami materiału
Informacje o przekroju Otwiera okno dialogowe 'Informacje o przekroju' z właściwościami przekroju
Wykresy wyników Ruft den Dialog Ergebnisverläufe auf
