Tabulky pro výpočet napětí-přetvoření

Po výpočtu výsledků obsahuje tabulková kategorie Analýza napětí-přetvoření nové podkategorie.

Tyto kategorie s příslušnými listy jsou popsány v následujících kapitolách:

  • Anotace
  • Napětí na prutech/plochách/tělesech
  • Napětí v liniových svarech
  • Napětí na zástupcích (pokud jsou definována)
  • Přetvoření na plochách/tělesech
  • Rozkmity napětí na prutech/plochách/tělesech
  • Rozkmity napětí na liniových svarech
  • Rozkmity napětí na zástupcích (pokud jsou zadány)
  • Rozhodující výsledky

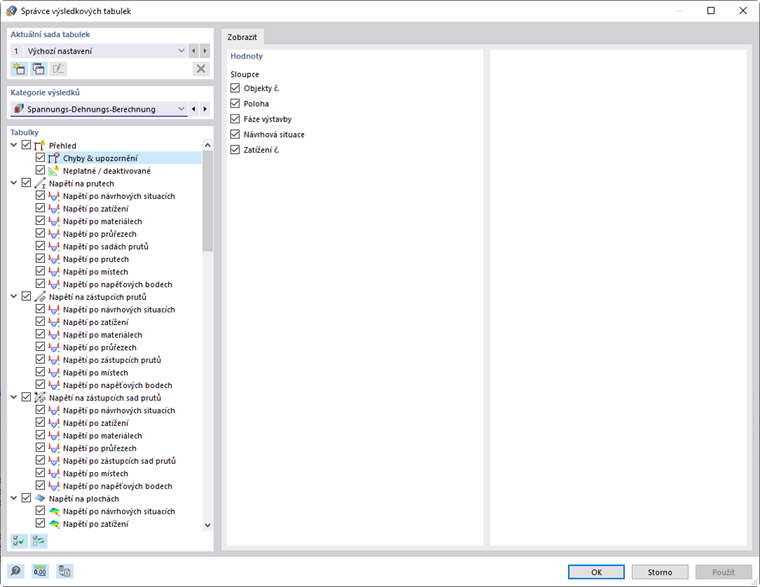

Správce výsledkových tabulek

S addonem Správce výsledkových tabulek pro otevření dialogu "Správce výsledkových tabulek". Zde můžete určit, které tabulky a záložky se mají zobrazit.

Tlačítka v panelu nástrojů Tabulka

V panelu nástrojů výsledkových tabulek jsou k dispozici tlačítka, pomocí kterých lze zobrazit a vyhodnotit výsledky.

Tlačítko Funkce
Vyberte jednotlivě Umožňuje vybrat objekt v pracovním okně a zobrazit jeho výsledky v tabulce
Detaily posudku Otevře dialog Detaily výsledků
Diagram v průřezu Ruft den Dialog Spannungsverläufe im Querschnitt auf
Informace Otevře dialog 'Informace o materiálu' s materiálovými charakteristikami
Informace o průřezu Otevře dialog 'Informace o průřezu' s průřezovými charakteristikami
Průběhy výsledků Ruft den Dialog Ergebnisverläufe auf
