Konfigurace prutů

V dialogu Konfigurace prutu jsou k dispozici základní údaje pro analýzu napětí a přetvoření prutů a sad prutů. Das Konzept des Konfigurationen-Dialogs ist Kapitel Spannungs-Dehnungs-Berechnung beschrieben. Dort wird auch erklärt, wie Sie die Objekte zuweisen können.

Informace

Die Parameter einer Konfiguration gelten für alle Stäbe und Stabsätze, denen diese Konfiguration zugewiesen ist. Ist einem zu analysierenden Objekt keine Konfiguration zugeordnet, so erfolgt für dieses Objekt keine Spannungs-Dehnungs-Berechnung.

Napětí

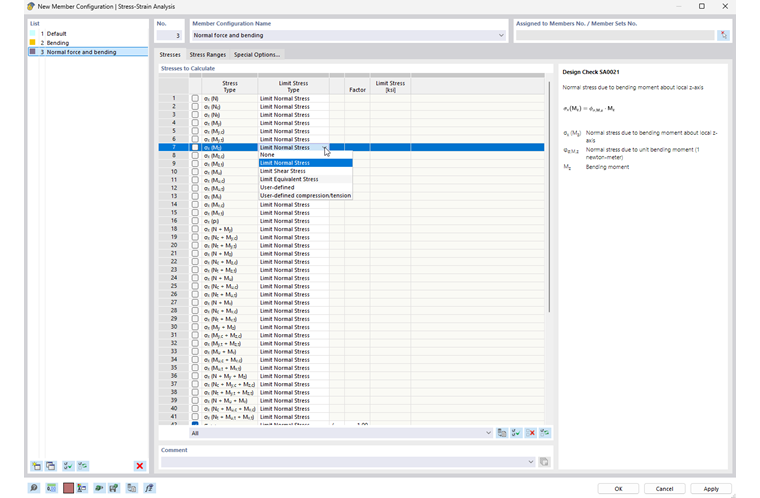

Im Register Spannungen können Sie die zu berechnenden Spannungen auswählen sowie den Typ der Grenzspannung vorgeben.

Wenn Sie die Grenzspannung für einen Spannungstyp erhöhen oder reduzieren möchten, können Sie diese in der Spalte 'Faktor' entsprechend skalieren. Mit der Option '/' wird die Spannung durch den Faktor dividiert, mit '*' multipliziert.

Soll anstelle der bei den Materialeigenschaften hinterlegten Grenzspannung eine benutzerdefinierte Spannung als Referenz dienen, so wählen Sie in der Liste den Grenzspannungstyp 'Benutzer' aus. Damit wird das Feld in der Spalte 'Grenzspannung' zugänglich.

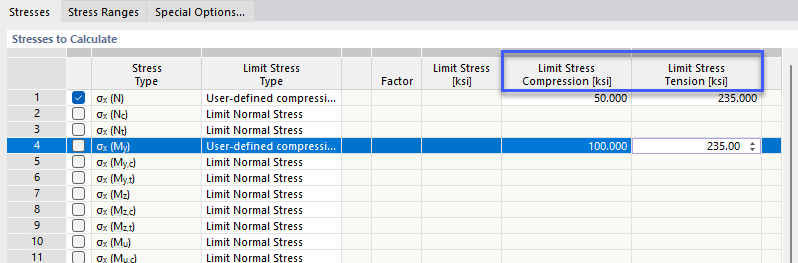

Mit dem Grenzspannungstyp 'Benutzerdefinierter Druck/Zug' können Sie vorzeichenabhängige Grenzspannungen für bestimmte Spannungskomponenten vorgeben.

Rozkmity napětí

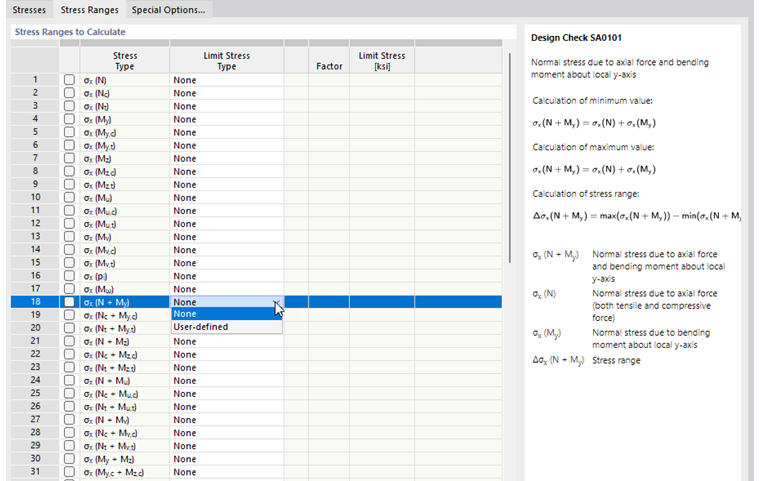

Im Register Spannungsschwingbreiten können Sie auswählen, für welche Spannungsarten die Schwingbreiten berechnet werden sollen und ob hierbei Grenzspannungen relevant sind.

Es ist der Grenzspannungstyp 'Ohne' voreingestellt. Dies soll die normenunabhängige Verwendung für die Analyse von Spannungsschwingbreiten ermöglichen. Wenn Sie eine Grenzspannung vorgeben möchten, wählen Sie in der Liste den Spannungstyp 'Benutzer' aus und tragen dann den entsprechenden Wert ein.

Speciální možnosti

Im Register Spezielle Optionen können Sie weitere bemessungsrelevante Parameter beeinflussen.

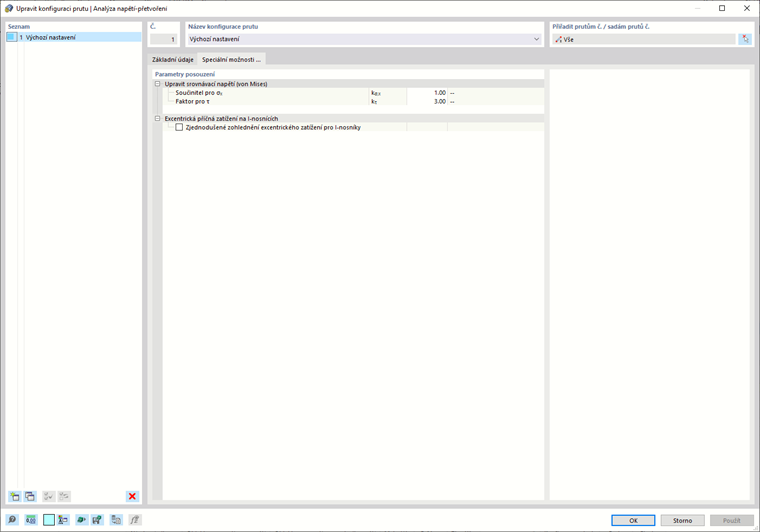

Upravit srovnávací napětí (von Mises)

Über die die beiden Faktoren können Sie die Wichtung der Normal- und Schubspannungen in der Vergleichsspannung nach von Mises steuern.

Excentrická příčná zatížení na I-nosnících

Werden Querlasten am Obergurt von Trägern eingeleitet, so wirken sie sich mit zunehmender Querschnittshöhe immer weniger auf die Biegespannung im Untergurt aus. Proto se v případě vysokých I průřezů nabízí možnost zjednodušeně zohlednit excentrické působení příčných zatížení: Bei jedem gewalzten oder parametrischen symmetrischen I-Profil wird das Biegemoment Mz komplett auf den Obergurt angerechnet. Für die Spannungsermittlung verwendet das Add-On einen Ersatzquerschnitt mit dem halbierten Trägheitsmoment Iz.

Diese Möglichkeit bietet den Vorteil, dass die Querlasten schwerachsenbezogen modelliert werden können, um Torsion zu vermeiden.

Důležité

Da sich das Kontrollfeld auf alle symmetrischen I-Profile auswirkt, sollten die hohen I-Träger mit einer separaten Stabkonfiguration analysiert werden.
