Návrhové situace

V tabulce Návrhové situace jsou uvedeny všechny návrhové situace, které jste pro model definovali. Zde můžete rozhodnout, zda a jakým způsobem se má určitá návrhová situace zohlednit při analýze napětí-přetvoření.

Výběr návrhových situací

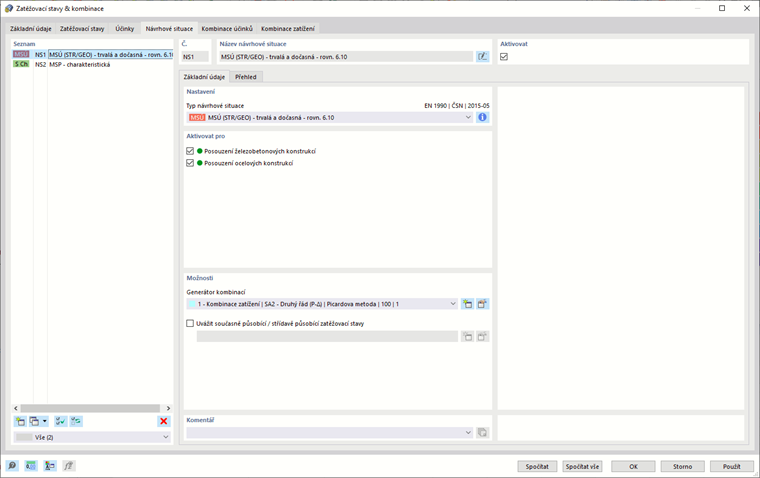

Standardně je zaškrtávací políčko 'Analyzovat' zaškrtnuto. Při analýze napětí-přetvoření se tak zohlední všechny návrhové situace. Pokud deaktivujete zaškrtávací políčko pro návrhovou situaci, nebude tato situace v analýze napětí-přetvoření zohledněna. Tento výběr se synchronizuje s příslušným nastavením v návrhové situaci v sekci 'Aktivovat pro'.

Informace

Přímá analýza jednotlivých zatěžovacích stavů, kombinací zatížení nebo kombinací výsledků není možná: Kombinace musí být přiřazeny k návrhové situaci. Z této návrhové situace pak můžete vybrat určité zatěžovací stavy nebo kombinace.

Výběr kombinací

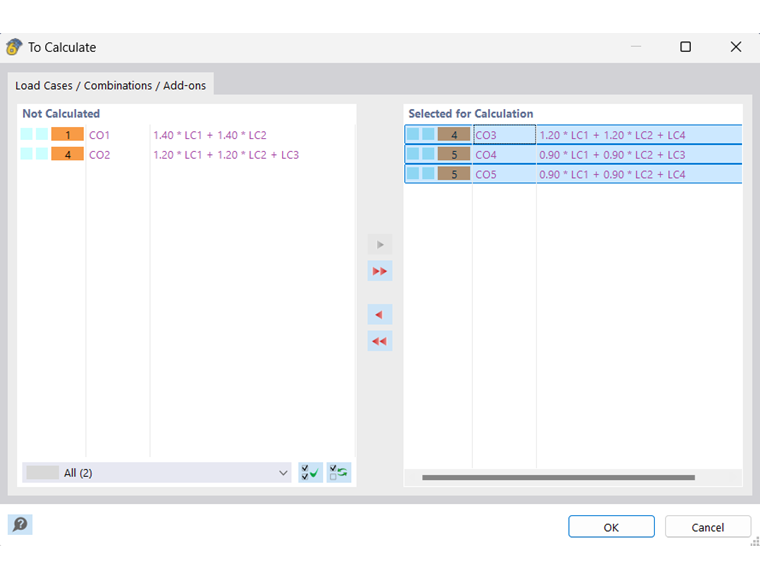

Ve standardním případě se zohlední všechny kombinace návrhové situace aktivované pro posouzení. Ve sloupci 'Kombinace pro posouzení pomocí výčtové metody' lze ovšem definovat také jednotlivé kombinace z této návrhové situace. Klikněte do textového pole a klikněte na tlačítko Úpravy objektu otevřeme dialog. Pomocí tlačítek lze nastavit požadované údaje Odstranit u. Addony příslušné zatěžovací stavy nebo kombinace.
