Napětí na tělesech

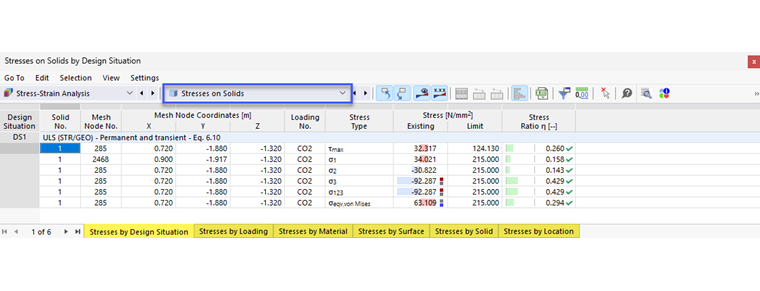

Tabulky výsledků v kategorii Napětí na tělesech obsahují napětí stanovená na hraničních plochách těles s příslušnými využitími.

Napětí na tělesech jsou v záložkách uspořádána podle následujících kritérií:

  • Zatížení (návrhové situace, kombinace zatížení)
  • Vlastnosti tělesa (materiály)
  • Objekty (plochy, tělesa, body sítě prvků)

Těleso č.

Pro každý typ napětí se v tomto sloupci zobrazí číslo tělesa, na kterém se napětí nachází.

Uzel prvku sítě č.

V tomto sloupci se zobrazí číslo uzlu sítě konečných prvků, pro který program stanovil maximální využití.

Informace

Pokud jste aktivovali funkci Globální nastavení dialog, pokud je aktivována možnost 'Spočítat napětí v bodě rastru', zobrazí se v tomto sloupci čísla bodů rastru. Výsledky jsou pak k dispozici v Rastr plochy hraničních ploch.

Souřadnice uzlu sítě

Globální souřadnice X, Y a Z uzlů sítě konečných prvků se zobrazí ve třech sloupcích.

Návrhová situace

Tento sloupec udává číslo návrhové situace, pro kterou jsou k dispozici jednotlivá napětí.

Zatěžování

V tomto sloupci se zobrazí čísla kombinací zatížení nebo kombinací výsledků, která jsou pro příslušné napětí rozhodující.

Typ napětí

V tomto sloupci jsou uvedeny typy napětí, které jste definovali a přiřadili konfiguracím těles.

Existující/mezní napětí

Pro každý typ napětí se uvede návrhové napětí s příslušnou mezní hodnotou.

Tip

Dialogové okno V dialogu Konfigurace tělesa se zobrazí rovnice pro každé napětí, podle kterých se počítají napětí.

Stupeň napětí η

V posledním sloupci se zobrazí využití (návrhová využití) vztažená k mezní hodnotě. Stupeň využití je vyjádřen délkou barevného pruhu.

Informace

Pokud poměr napětí nelze posoudit, mohou rozměry tělesa ležet mimo oblast tloušťky materiálu. V takovém případě můžete použít funkci Upravit vlastnosti materiálu a příslušně zvětšit rozsah tloušťky.
