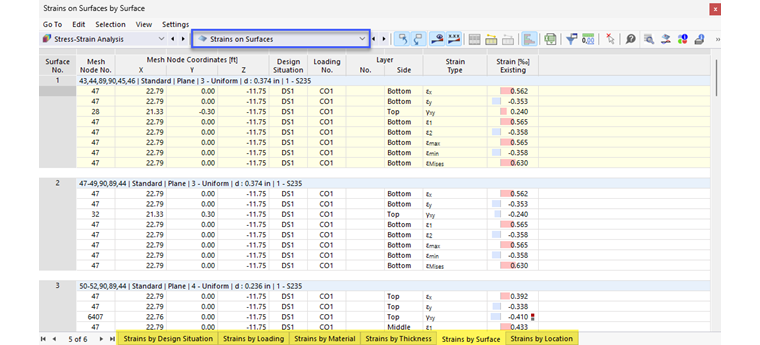

Les tableaux de résultats de la catégorie Déformations dans les surfaces contiennent les valeurs de résultats des déformations déterminées.
Les déformations de surface sont triées dans les onglets selon les critères suivants :
- Charges (situations de projet, combinaisons de charges)
- Propriétés de surface (matériaux, épaisseurs)
- Objets (surfaces, points de maillage EF)
Surface n°
Pour chaque type de déformation, la colonne affiche le numéro de surface pour lequel la plus grande valeur est disponible.
Nœud de maillage n°
Cette colonne affiche le numéro du nœud de maillage EF pour lequel la déformation maximale a été déterminée.
Coordonnées du nœud de maillage
Les coordonnées globales X, Y et Z des nœuds du maillage EF sont affichées dans les trois colonnes.
Situation de projet
Cette colonne indique le numéro de la situation de projet pour laquelle les déformations individuelles sont disponibles.
Chargement
Cette colonne affiche les numéros des combinaisons de charges ou de résultats déterminantes pour la contrainte correspondante.
Couche n°/côté
Si vous avez défini une surface via des éléments de couche à l’aide du module complémentaire Surfaces multicouches, les numéros des couches sont affichés avec les déformations correspondantes.
Pour la valeur maximale de chaque type de déformation, le logiciel affiche la position dans la section de la surface ou de la couche où la déformation se produit : Haut, Milieu ou Bas.
Type de déformation
Cette colonne répertorie les types de déformations que vous avez définis et assignés pour les Configurations pour les surfaces .
Déformation existante
RFEM affiche la déformation existante pour chaque type de déformation.
Déformation | Plastique disponible/limite
Pour les surfaces avec le modèle de matériau Plastique (surfaces/solides) les déformations plastiques existantes sont affichés avec la valeur limite correspondante.
Ratio de déformation plastique η
Pour les matériaux plastiques, la dernière colonne affiche les ratios de déformation (ratios de vérification) par rapport à la valeur limite. Le degré d’utilisation est exprimé par la longueur de la barre colorée.
