Configurations pour les assemblages soudés

La boîte de dialogue Configuration pour l'assemblage soudé gère les spécifications de base pour l'analyse contrainte-déformation des Assemblages soudés. La boîte de dialogue Configurations est décrite dans le chapitre Spannungs-Dehnungs-Berechnung . Nous vous expliquons également comment assigner des objets.

Informations

Les paramètres d’une configuration s’appliquent à tous les assemblages soudés auxquels cette configuration est assignée. Si aucune configuration n’est assignée à un objet à analyser, aucune analyse contrainte-déformation n’est effectuée pour cet objet.

Contraintes

Dans l’onglet Contraintes, vous pouvez sélectionner les contraintes de soudure à calculer.

La lettre dans l’index des composantes de contrainte correspond à la direction d’action de la contrainte. Les conventions suivantes s’appliquent :

  • w correspond à l’axe de soudure et est toujours identique à l’axe x de la ligne sur laquelle la soudure linéique est définie.
  • s est orienté parallèlement à l’axe z de la première surface à partir de la définition de soudure linéique (méthode simplifiée) ou est parallèle à l’aire de soudure efficace (méthode directionnelle).
  • j est orthogonal au plan w-s.

Astuce

Vous pouvez afficher et masquer le système de coordonnées des soudures linéiques dans le « Navigateur - Afficher » sous l’entrée ModèleTypes pour les lignesAssemblages soudés.

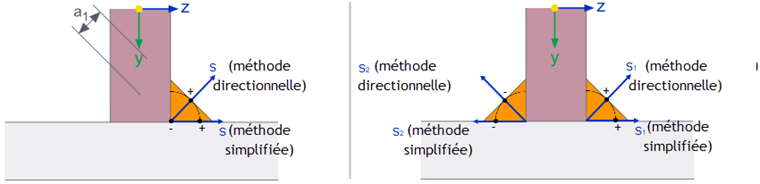

Le signe dans l’index du composant de contrainte se réfère à la position de l’analyse dans la soudure, par rapport à l’axe z de la première surface à partir de la définition de soudure linéique. Un + indique la position de l’analyse dans la direction s de la soudure, qui a la plus grande coordonnée z dans le système de coordonnées local de la première surface. Par conséquent - décrit la position d’analyse avec la coordonnée z la moins élevée.

Pour les cordons de soudure discontinus, la disposition longitudinale discontinue est considérée à l’aide d’une « approche étalée ». Les contraintes de soudure sont multipliées par le ratio longueurs efficaces de soudure/longueur totale de la ligne, en référence à l’EN 1993-1-8, 4.9 [1]. Cette approche de calcul peut être utilisée, par exemple, pour estimer les contraintes de cisaillement longitudinales des soudures longitudinales continues. Il est cependant impossible de déterminer correctement l’augmentation de contrainte locale due à une discontinuité ou à l’application de charges concentrées.

La colonne « Facteur » n’a aucune importance pour les assemblages soudés.

Si vous souhaitez utiliser une contrainte définie par l’utilisateur comme référence, sélectionnez le type de contrainte limite « Défini par l'utilisateur » dans la liste. Ainsi, le champ de la colonne « Contrainte limite » devient accessible.

Intervalles de contrainte

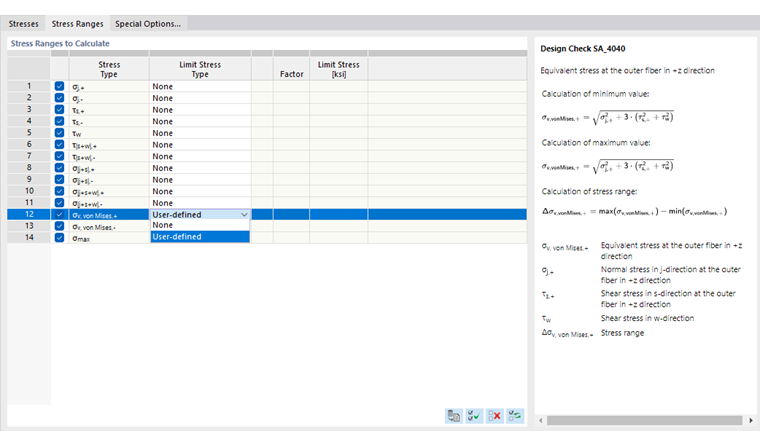

Dans l’onglet Intervalles de contraintes, vous pouvez sélectionner les types de contrainte pour lesquels les plages doivent être calculées et si les contraintes limites sont pertinentes dans ce cas.

Le type de contrainte limite « Aucune » est prédéfini. Si vous souhaitez définir une contrainte limite, sélectionnez le type de contrainte « Défini par l'utilisateur » dans la liste, puis entrez la valeur correspondante.

Options spéciales

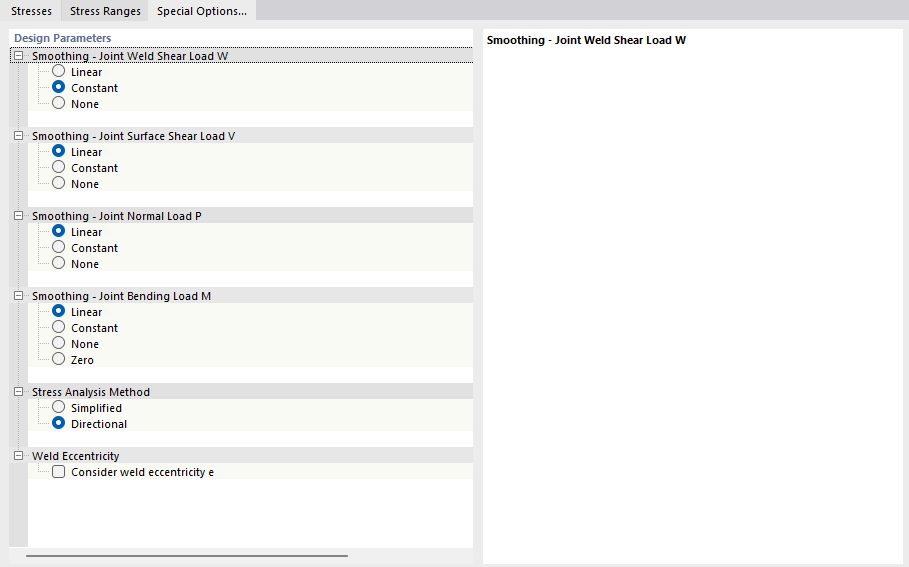

Dans l’onglet Options spéciales, vous pouvez définir des paramètres pour le lissage des diagrammes de résultats pour les soudures linéiques.

Les options de lissage « Linéaire » et « Uniforme » permettent de répartir les pics de contrainte locaux sur la longueur de la soudure. Dans le cas du lissage linéaire, la distribution des contraintes entre les deux valeurs d’extrémité est affichée de manière linéarisée, dans le cas du lissage constant, les résultats sont les mêmes dans tous les cas.

La « méthode d’analyse des contraintes » pour les soudures d’angle peut être effectuée selon l’EN 1993-1-8 [1] par l’approche simplifiée de la clause 4.5.3.3 ou par direction selon la clause 4.5.3.2. Selon la méthode, différents types de contrainte sont obtenus.

Si vous souhaitez considérer « l’excentrement de la soudure » dans l’analyse des contraintes, cochez la case correspondante. De cette manière, les moments supplémentaires qui peuvent survenir, par exemple, dans le cas de structures à soudure d’angle uniaxiale sont considérés.


Références
  1. EN 1993-1-8 calcul des structures en acier - Partie 1-8 : Calcul des assemblages. (2010) Berlin : Beth Verlag GmbH
