Rapport d’impression

Le Gestionnaire des rapports d’impression contient tous les tableaux de l’analyse contrainte-déformation qui sont également affichés dans l’interface graphique.

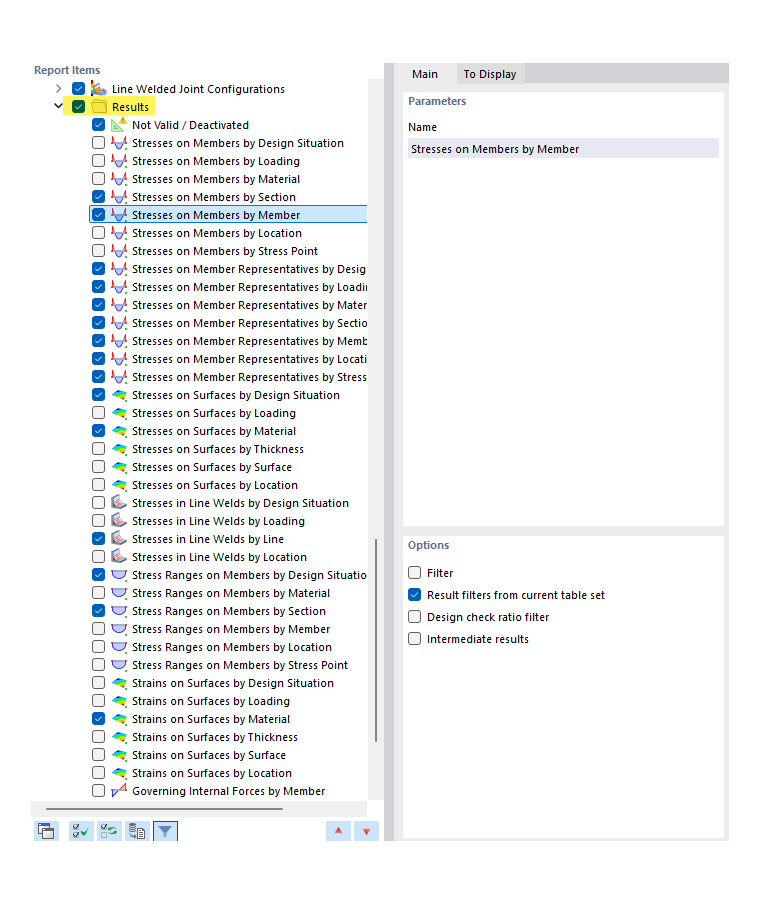

En plus des données d’entrée pour les objets et les configurations, le navigateur contient les éléments de rapport pour les résultats des contraintes, les intervalles de contraintes et les déformations, si nécessaire. Utilisez les cases à cocher pour définir les tableaux dont vous avez besoin pour la documentation.

Les options de filtre sont un autre moyen d’ajuster la sortie tabulaire. Les résultats peuvent être filtrés selon certains critères :

  • Filtre d’objets par numéro ou par sélection d’objet
  • Filtre de résultats avec les mêmes options de filtre que dans le Gestionnaire du tableau de résultats
  • Filtre de ratio de vérification pour les valeurs de résultat

Les Détails des résultats avec les équations de contrainte peuvent également être intégrés dans le rapport d’impression. Utilisez le bouton de liste correspondant dans la boîte de dialogue « Détails de vérification » : Imprimez immédiatement .

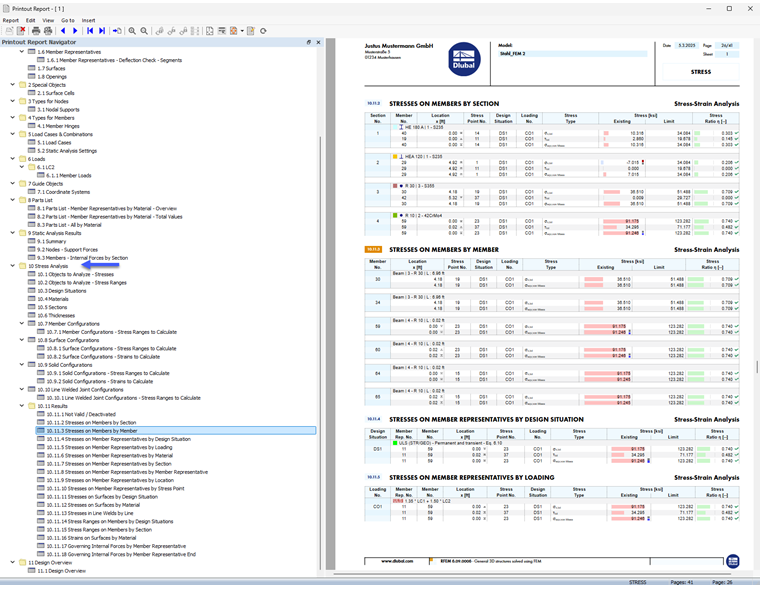

Dans l'aperçu avant impression du rapport d’impression, vous pouvez vérifier les données, les disposer de manière appropriée et ajouter des graphiques et du texte.

Astuce

Les fonctions du rapport d’impression sont décrites dans le chapitre rapport d’impression du manuel de RFEM.
