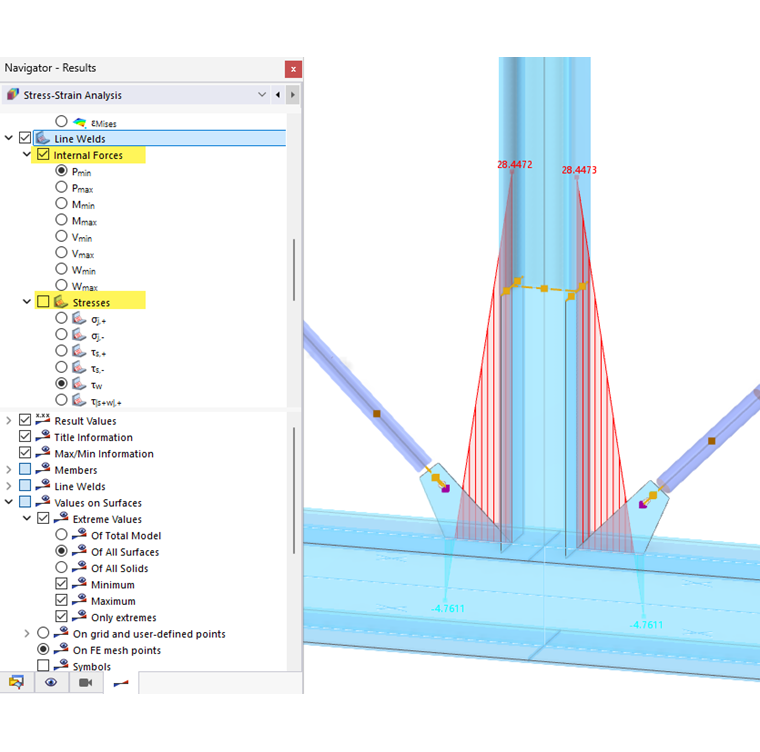

Dans le « Navigateur - Résultats », définissez les contraintes ou les intervalles de contrainte à afficher graphiquement sur les assemblages soudés.
Tous les types de contrainte que vous avez définis et assignés dans les Configurations pour les assemblages soudés sont disponibles. Si vous y avez défini des contraintes limites, vous pouvez également afficher les ratios de contrainte (ratios de vérification).
Dans l'onglet « Facteurs » du panneau, vous pouvez ajuster les facteurs d’échelle pour les résultats d' assemblage soudé (voir l’image Ajustement des facteurs d’affichage ).
La catégorie « Assemblages soudés » dans la zone inférieure du navigateur offre différentes options pour influencer l’affichage des résultats. Vous pouvez afficher la distribution des contraintes avec ou sans hachure, afficher toutes les valeurs des points de calcul ou afficher uniquement la valeur extrême de tous les assemblages soudés. Utilisez le type d’affichage « Avec diagramme » pour obtenir un affichage évalué par couleur des résultats.
