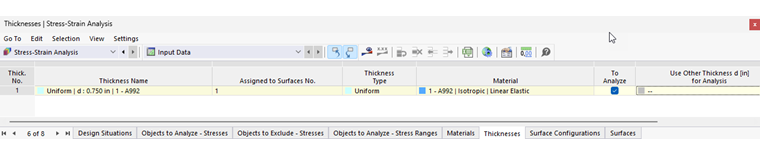

La tabla Espesores, así como la categoría del navegador 'Análisis tensión-deformación', enumera todos los espesores en el modelo con los materiales correspondientes. Las especificaciones de los tipos de espesor son sólo informativas.
El color de la fuente le permite ver cómo se consideran los espesores en el análisis.
| negro | El Espesor se usa tanto en el modelo como en los Objetos para analizar. |
| Azul | El espesor no se utiliza en el modelo. |
| gris | No se ha asignado el espesor a ninguno de los Objetos para analizar. |
Quitar espesores del análisis
Para todos los espesores válidos, puede excluir todas las superficies del análisis tensión-deformación desactivando la casilla de verificación 'Para analizar', a la que se asigna el espesor. De este modo, las superficies se ordenan en las tablas Objetos a analizar - Tensiones y Objetos a analizar - Carreras de tensión en la columna 'No válido/Desactivado ' y se elimina del análisis.
Usar otro espesor para el análisis
Si desea utilizar un espesor diferente para el análisis de tensiones que para el cálculo de RFEM, puede seleccionar una alternativa en la columna 'Usar otro espesor d [mm] para el análisis'. Esta acción no tiene influencia en los esfuerzos internos: También se utilizan para el espesor modificado en el análisis de tensiones.
Cuando se selecciona un espesor diferente, hay más opciones disponibles en el menú contextual de la celda (se abre al hacer clic con el botón secundario):
- Exportar espesor a RFEM
- Exportar todos los espesores a RFEM
- Importar espesor de RFEM
- Importar todos los espesores de RFEM
Optimizar espesor
Como alternativa al ajuste manual del espesor, el programa puede determinar el espesor óptimo. Puede acceder a la optimización utilizando la lista en la 'columna Usar otro espesor d [mm]' para el análisis (ver imagenSeleccionar otro espesor para el análisis). También puede vincular el cuadro de diálogo de optimización haciendo doble clic en la fila de la tabla o haciendo clic en el botón #.image@024184#en la barra de herramientas de la tabla.
En el cuadro de diálogo de edición para el espesor, seleccione la casilla de verificación Optimización del análisis de tensiones en la pestaña 'Datos principales'. Luego, puede definir las condiciones de contorno en la pestaña 'Optimización del análisis de tensiones': el 'Espesor mínimo', el 'Espesor máximo' y el 'Paso de optimización del espesor' (el incremento entre los espesores analizados).
Durante la optimización, el programa determina el menor espesor posible con una utilización menor que en el Configuración global cuadro de diálogo.
Para esta "optimización simplificada del espesor", se aplican las mismas condiciones que para el uso de una sección alternativa descrita anteriormente: Durante la optimización, las comprobaciones de diseño se realizan con los esfuerzos internos del modelo. La variante óptima se introduce entonces en la tabla.
Para una optimización completa del modelo, recomendamos el complemento estimación-de-emisiones Optimización de costes/CO2 -Estimación de emisiones.
