Optimalizace průřezu

Jak mohu optimalizovat průřezy ve Stahlbemessung?

Odpověď:

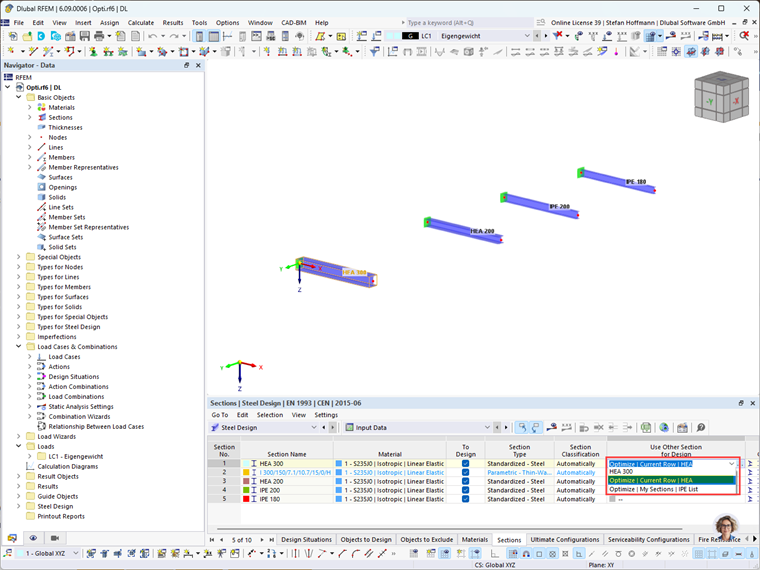

V tabulkovém okně RFEM vyberte "Ocelové konstrukce" a "Vstupní data". Poté na záložce "Průřezy" vyberte ve sloupci "Vybrat jiný průřez pro posouzení" možnost "Optimalizovat | Aktuální řada ...":

FAQ | 005130
DK | Vlajka FAQ
FAQ 005130 | Jak mohu optimalizovat průřezy v Posouzení ocelových konstrukcí?
Optimalizace průřezů v ocelových konstrukcích
Optimalizace průřezu

Je také možné vytvořit vlastní sadu průřezů. Přiřaďte požadované průřezy do "Moje průřezy":

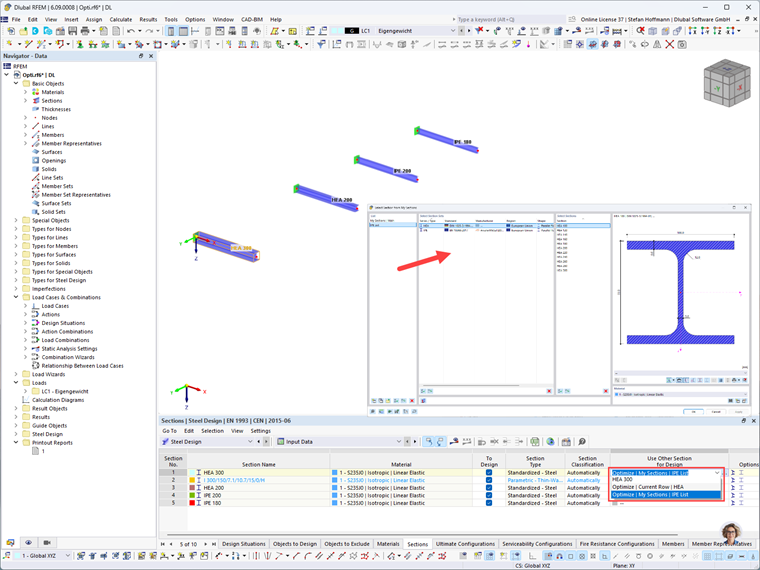

Pak vyberte na záložce "Průřezy" ve sloupci "Vybrat jiný průřez pro posouzení" možnost "Optimalizovat | Moje průřezy ...":

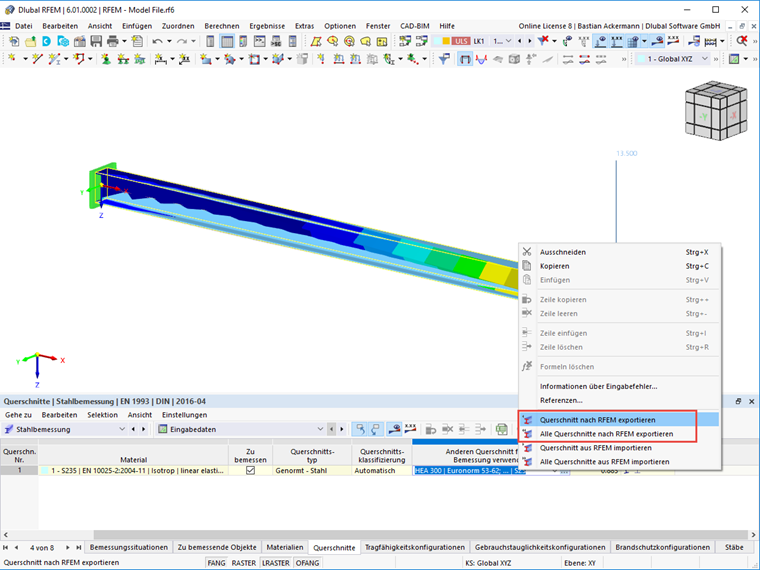

Nyní lze provést další posouzení pro tento průřez. Jelikož se vnitřní síly mohou změnit s novými průřezy a tedy i novými tuhostmi, existuje možnost exportovat optimalizované průřezy do RFEM/RSTAB prostřednictvím kontextové nabídky:

FAQ 005130 | Jak mohu optimalizovat průřezy v Posouzení ocelových konstrukcí?
Export průřezů do programu RFEM/RSTAB

Popisovaná optimalizace průřezů platí pouze pro normalizované průřezy. Pro další optimalizaci doporučujeme add-on Optimalizace & náklady.
