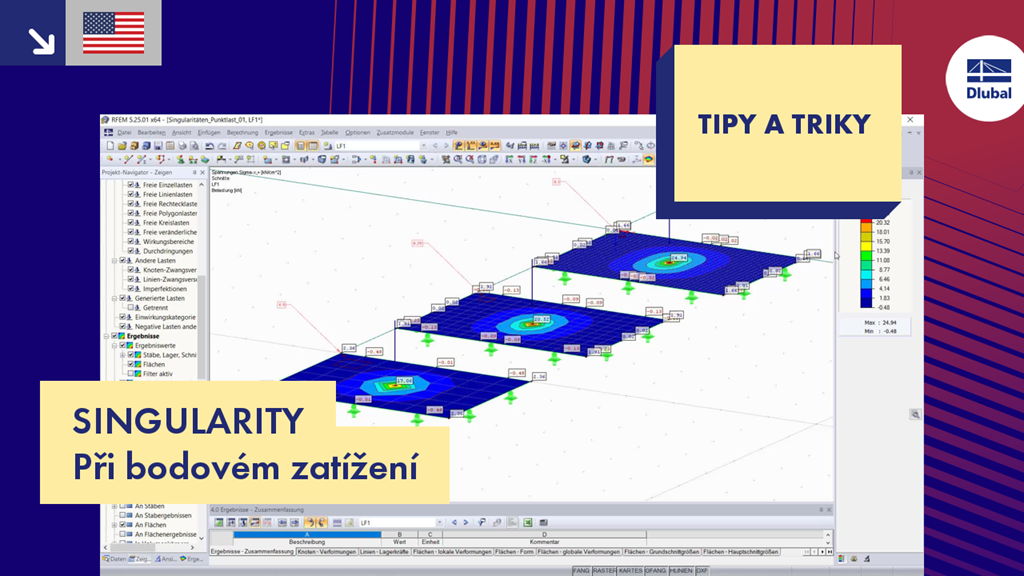

Při použití metody konečných prvků se objevují místa singularity ve vymezené oblasti vlivem koncentrace výsledných hodnot závislých na napětí. Vyskytují se v modelu mimo jiné v místech s bodovým zatížením. V tomto videu ukazujeme, jak lze s takovými singularitami zacházet.
T&T 011 | Singularity - při bodovém zatížení
Máte nějaké otázky?
![Názorný příklad výskytu singularity a příslušných protiopatření](/cs/webimage/009295/2417969/01-cs-png.png?mw=512&hash=e7d3e1d11a665377136b558cdbc5692f4fd9f284)
Singularity se vyznačují soustředěním výsledných napěťových hodnot v omezené oblasti. Jsou podmíněny metodikou MKP. Teoreticky se přitom tuhost a/nebo namáhání v nekonečné velikosti soustředí v nekonečně malé oblasti.
![Verlauf der Hauptschnittgröße v_max,b in einer Deckenplatte](/cs/webimage/008616/2267420/KB_1640_01-cs.png?mw=512&hash=fdd78b04243d3abb4c25afe7c53cb4f677d0fbc8)
V přídavném modulu RF-PUNCH Pro lze provést posouzení na protlačení v rozích a na okrajích stěn. Při posouzení se přitom vychází z kritického zatížení pro protlačení, které se stanoví automaticky na základě vnitřních sil spočítaných v programu RFEM v připojené ploše. Vzhledem k tomu, že na vnitřní síly na plochách vypočítaných v programu RFEM mohou mít vliv místa singularity, může být negativně ovlivněno také stanovené zatížení pro protlačení v rohu nebo na okraji stěny. Cílem našeho příspěvku je ukázat možnosti optimalizace, kterými lze tento nepříznivý vliv minimalizovat.
![Posouzení s průměrovanými vnitřními silami](/cs/webimage/010385/3100987/KB_728_01-cs.png?mw=512&hash=3510ca5a88a523430d209d26297b340146999f59)
Průměrované vnitřní síly z předem zadaných oblastí průměrování lze použít také pro posouzení betonových ploch. Tato možnost je v modulu RF‑CONCRETE Surfaces dostupná přes tlačítko [Detaily...] při zaškrtnutí odpovídajícího políčka. Pokud nebyly předem zadány žádné oblasti průměrování, není tato funkce dostupná.
![Podporové reakce](/cs/webimage/009495/2419106/01-cs-png.png?mw=512&hash=e7d3e1d11a665377136b558cdbc5692f4fd9f284)
Okrajové podmínky pro uložení desky lze v programech pro výpočty MKP zadávat rychle jako uzlové nebo liniové podepření. Pokud však již při modelování nevezmeme v úvahu poddajnost podepření, pak často nejpozději při analýze napětí, případně při výpočtu nutné výztuže bude potřeba důkladněji se podívat na zadání podpor.
![Addon "Ocelové přípoje pro RFEM 6" | Databáze komponent](/cs/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Mnoho typů konstrukčních prvků, jako jsou patní a čelní desky, stojiny, úhelníky, styčníkové plechy, výztuhy, náběhy nebo žebra pro snadné zadání typických spojovacích situací
- Univerzálně použitelné základní komponenty (např. plechy, svary, šrouby, pomocné roviny) pro modelování složitých přípojových situací
- Grafické zobrazení geometrie spoje s dynamickou aktualizací během zadávání
- Široká škála tvarů průřezů: I-profily, U-profily, úhelníky, T-profily, duté profily, složené a tenkostěnné profily
- Databáze v Dlubal centru s velkým počtem šablonových spojů na straně programu, včetně uživatelských šablon
- Automatické přizpůsobení geometrie spoje na základě vzájemného uspořádání konstrukčních prvků - a to i v případě dodatečných úprav konstrukčních prvků
![Funkce 002828 | Posouzení požární odolnosti desek a stěn zjednodušenou tabulkovou metodou](/cs/webimage/050837/3913957/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
V addonu Posouzení železobetonových konstrukcí pro RFEM 6 můžete provést posouzení požární odolnosti železobetonových stěn a desek zjednodušenou tabulkovou metodou (EN 1992-1-2, kapitola 5.4.2 a tabulky 5.8 a 5.9).
![Funkce 002826 | Výztuž na protlačení](/cs/webimage/050658/3902557/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
V addonu Posouzení železobetonových konstrukcí máte možnost zadat navrženou svislou výztuž proti protlačení. Ta se pak zohlední při posouzení na protlačení.
![Funkce 002824 | Materiál OSB pro USA a Kanadu](/cs/webimage/050460/3889342/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
V programu RFEM je k dispozici materiál OSB pro USA a Kanadu. Materiálové parametry se převezmou z manuálu "Panel Design Specification".
