Debido al método de los elementos finitos (EF), los puntos singulares se muestran en un área limitada como una concentración de los valores de los resultados dependientes de la tensión. Ocurren, entre otros casos, en áreas de aplicación de cargas puntuales en el modelo. Este vídeo muestra las posibilidades para tratar con estas zonas singulares.

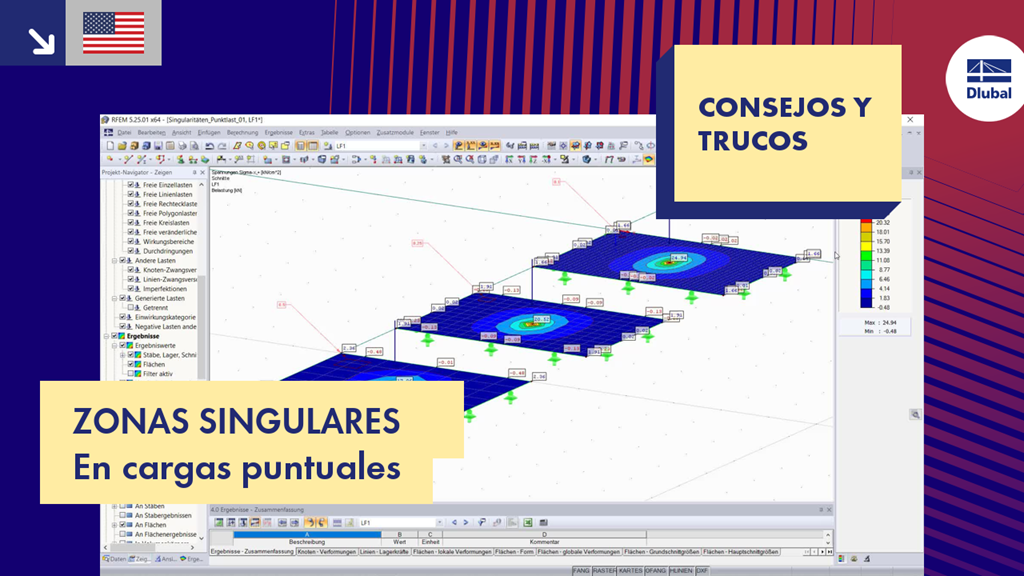

T&T 011 | Zonas singulares - En cargas puntuales
¿Tiene alguna pregunta?
![Muestra ejemplar de una zona singular y medidas](/es/webimage/009295/2417971/01-es-png.png?mw=512&hash=f24729b1db7332908555aed3d18861d563c9c6d5)
Las zonas singulares ocurren en un área limitada debido a la concentración de valores de resultados dependientes de la tensión. Éstos están condicionados por la metodología del método de los elementos finitos. Theoretisch betrachtet konzentrieren sich dabei die Steifigkeit und/oder die Beanspruchung in unendlicher Größe auf einen infinitesimal kleinen Bereich.
![Distribución de los esfuerzos internos principales vmax, b en losa de forjado](/es/webimage/008616/2654686/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
En RF-PUNCH Pro, el cálculo de punzonamiento se puede realizar en las esquinas y los extremos de los muros. La carga de punzonamiento es la base del cálculo, que se determina automáticamente a partir de los esfuerzos internos de RFEM en la superficie conectada. Dado que los esfuerzos internos de la superficie del cálculo de RFEM pueden estar sujetos a la influencia de posiciones de singularidad, esto también puede tener una influencia negativa en la carga de punzonamiento determinada en la esquina o extremo del muro. Este artículo describe las posibles opciones de optimización que puede utilizar para minimizar esta influencia desfavorable.
![Dimensionamiento en RF-CONCRETE Surfaces con esfuerzos internos medios](/es/webimage/010385/2958942/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
Die geglätteten Schnittgrößen aus zuvor definierten Glättungsbereichen können auch zur Bemessung von Betonflächen herangezogen werden. Dazu wird im Modul RF-BETON Flächen die Schaltfläche [Details...] betätigt und die entsprechende Checkbox aktiviert. Esta función es accesible sólo si se definió una región media previamente.
![reacciones en apoyo](/es/webimage/009495/2419108/01-es-png.png?mw=512&hash=f24729b1db7332908555aed3d18861d563c9c6d5)
Las condiciones de contorno de un apoyo de placa se pueden introducir rápidamente como apoyos singulares y en línea en el software de análisis por elementos finitos. Wird jedoch nicht bereits bei der Modellierung auf die Nachgiebigkeit der Lagerungen geachtet, so wird häufig spätestens bei der Bemessung mittels Spannungen beziehungsweise bei der Ermittlung der erforderlichen Bewehrung ein genauerer Blick auf die Lagerdefinitionen nötig.
![Complemento "Uniones de acero para RFEM 6" | Biblioteca de componentes](/es/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Numerosos tipos de componentes, como placas base y extremas, angulares de alma, chapas de soporte, chapas de refuerzo, rigidizadores, cartelas o nervios para una entrada fácil de situaciones de conexión típicas
- Componentes básicos de aplicación universal (como placas, soldaduras, pernos, planos auxiliares) para modelar situaciones de conexión complejas
- Representación gráfica de la geometría de la conexión con actualización dinámica durante la entrada
- Amplia gama de formas de secciones: Secciones en I, secciones en U, angulares, secciones en T, secciones huecas, secciones armadas y secciones de paredes delgadas
- Biblioteca en el Centro de Dlubal con un gran número de conexiones de plantilla del lado del programa, incluyendo plantillas definidas por el usuario
- Adaptación automática de la geometría de la conexión basada en la disposición relativa de los componentes entre sí, incluso en el caso de una edición posterior de los componentes estructurales
![Característica 002828 | Cálculo frente al fuego de losas y muros según el método simplificado de tablas](/es/webimage/050837/3913957/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
En el complemento Cálculo de hormigón para RFEM 6, puede realizar el cálculo frente al fuego de losas y muros de hormigón armado según el método simplificado de las tablas (EN 1992-1-2, sección 5.4.2 y tablas 5.8 y 5.9).
![Característica 002826 | Armadura de punzonamiento](/es/webimage/050658/3941729/50658.png?mw=512&hash=ae20d4ca78cdf203a2c2d3ccbb7daa0f324da77a)
En el complemento Cálculo de hormigón, tiene la opción de definir una armadura de punzonamiento existente orientada verticalmente. Esto se tiene en cuenta entonces en el cálculo de la resistencia a punzonamiento.
![Característica 002824 | Material OSB para Estados Unidos y Canadá](/es/webimage/050460/3889342/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
En RFEM, el material de tableros de virutas orientadas (OSB) está disponible para Estados Unidos y Canadá. Los parámetros del material se toman del "Manual de especificaciones de diseño de paneles".
