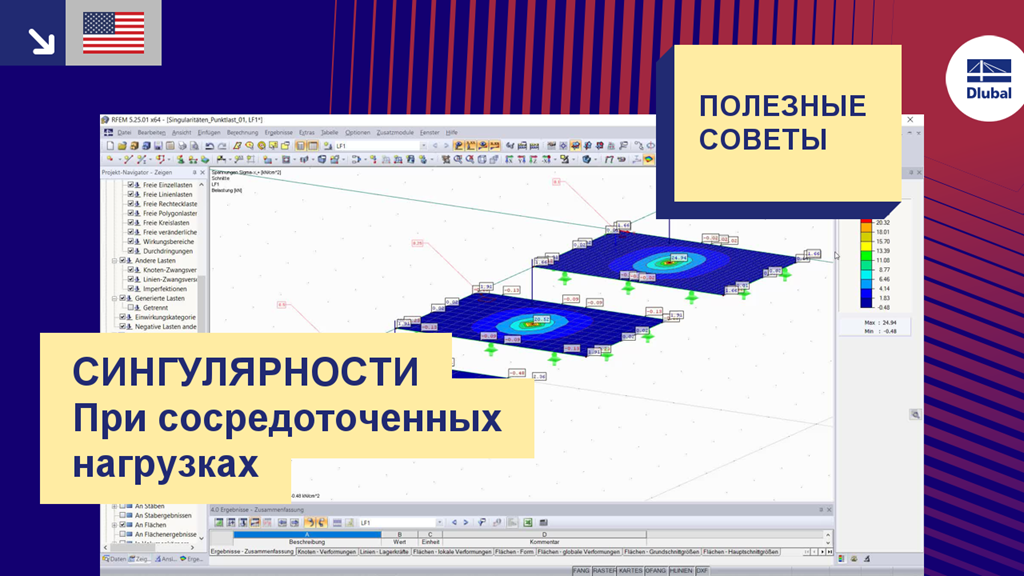

При использовании метода КЭ, отображаются точки сингулярности из-за концентрации значений результатов, зависящих от напряжения всегда в ограниченной области. В модели они затем возникают, помимо прочего, в областях точечного приложения нагрузки. В данном видео так будут показаны разные возможности устранения данных сингулярностей.
T&T 011 | Сингулярности при сосредоточенных нагрузках
У вас есть какие-нибудь вопросы?
![Примерное отображение сингулярности и меры противодействия](/ru/webimage/009295/2417976/01-en-png.png?mw=512&hash=e5b08a40fd9a5a16825be6182b3138f78627561e)
Сингулярности возникают в ограниченной области из-за концентрации значений, зависящих от напряжения. Они обусловлены методологией МКЭ. Theoretisch betrachtet konzentrieren sich dabei die Steifigkeit und/oder die Beanspruchung in unendlicher Größe auf einen infinitesimal kleinen Bereich.
![Verlauf der Hauptschnittgröße v_max,b in einer Deckenplatte](/ru/webimage/008616/2457095/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
В дополнительном модуле RF-PUNCH Pro можно выполнять расчет на продавливание также в углах и концах стен. Основой расчета притом является продавливающая нагрузка, автоматически определяемая по внутренним силам из программы RFEM в соединяемой поверхности. Однако внутренние силы поверхности из расчета RFEM могут быть подвержены влиянию расположения сингулярностей, что может может отрицательно повлиять также на найденную продавливающую нагрузку в углу или конце стены. Целью нашей статьи так является демонстрация возможных вариантов оптимизации, с помощью которых можно максимально ограничить это неблагоприятное воздействие.
![Использование усредненных внутренних сил в расчетах](/ru/webimage/010385/2958942/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
Die geglätteten Schnittgrößen aus zuvor definierten Glättungsbereichen können auch zur Bemessung von Betonflächen herangezogen werden. Просто щелкните в модуле RF-CONCRETE Surfaces по кнопке [Подробности] и установите соответствующий флажок. Только знайте, что данная функция будет доступна только в том случае, если вы уже заранее определили нужную среднюю область.
![опорные реакции](/ru/webimage/009495/467036/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
Граничные условия опоры плиты можно быстро ввести в программе МКЭ в виде самостоятельных и линейных опор. Wird jedoch nicht bereits bei der Modellierung auf die Nachgiebigkeit der Lagerungen geachtet, so wird häufig spätestens bei der Bemessung mittels Spannungen beziehungsweise bei der Ermittlung der erforderlichen Bewehrung ein genauerer Blick auf die Lagerdefinitionen nötig.
