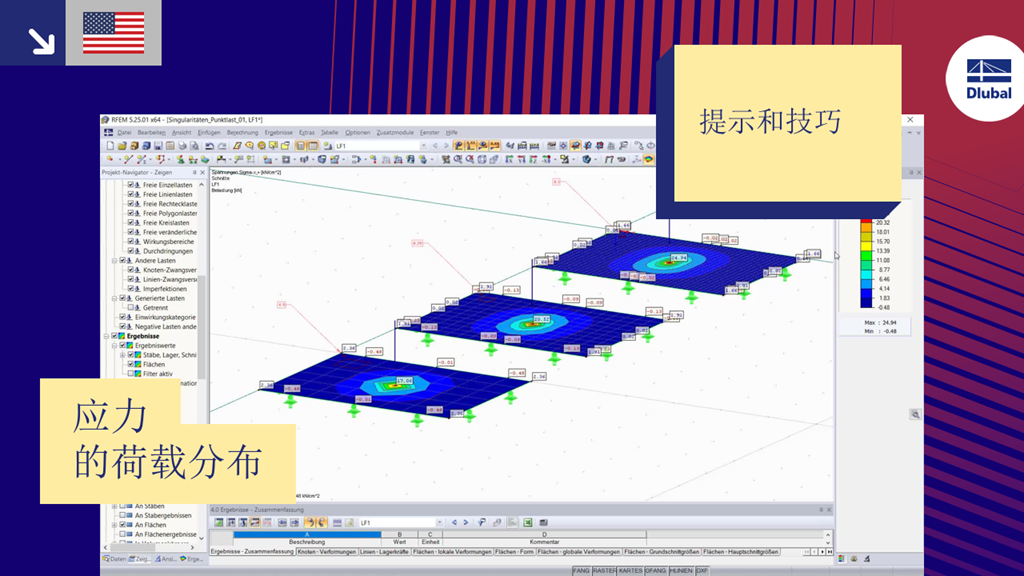

通过有限元法可以在有限的区域内通过应力相关的结果值的集中显示奇异点位置。 特别是在模型中的点荷载施加点。 该视频显示了处理这种奇异位置的可能性。
![奇异性和对策的示例显示](/zh/webimage/009295/2417977/01-en-png.png?mw=512&hash=e5b08a40fd9a5a16825be6182b3138f78627561e)
应力奇异性(singlarties)是指随着网格划分不断细化,应力也不断增大的现象就是应力奇点或区域。 其原因是由于有限元方法 FEA 的理论基础决定的。 Theoretisch betrachtet konzentrieren sich dabei die Steifigkeit und/oder die Beanspruchung in unendlicher Größe auf einen infinitesimal kleinen Bereich.
![Verlauf der Hauptschnittgröße v_max,b in einer Deckenplatte](/zh/webimage/008616/2457095/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
在 RF-PUNCH Pro 中可以对墙角和墙端部进行冲切验算。 冲切荷载是计算的基础,由 RFEM 自动计算得出。 由 RFEM 计算得出的面内力可能会受到奇异点位置的影响,这对确定墙角或墙端部的冲切荷载也会产生不利影响。 本文介绍了如何将这种不利影响降低到最小化的方法。
![使用平均内力进行设计](/zh/webimage/010385/2958942/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
Die geglätteten Schnittgrößen aus zuvor definierten Glättungsbereichen können auch zur Bemessung von Betonflächen herangezogen werden. Dazu wird im Modul RF-BETON Flächen die Schaltfläche [Details...] betätigt und die entsprechende Checkbox aktiviert. Wurden vorher keine Glättungsbereiche definiert, ist diese Funktion nicht zugänglich.
![支座反力](/zh/webimage/009495/467036/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
在有限元结构分析软件中可以快速设置单支座和线支座的边界条件。 Wird jedoch nicht bereits bei der Modellierung auf die Nachgiebigkeit der Lagerungen geachtet, so wird häufig spätestens bei der Bemessung mittels Spannungen beziehungsweise bei der Ermittlung der erforderlichen Bewehrung ein genauerer Blick auf die Lagerdefinitionen nötig.
![模块 “RFEM 6 的钢结构节点模块” | 组件库](/zh/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- 借助大量的组件类型,例如底板和端板、腹板角钢、鳍板、节点板、加劲肋、变截面或肋,可以轻松输入典型的连接情况
- 使用普遍适用的基本组件(例如板、焊缝、螺栓、辅助平面)可以对复杂的连接情况进行建模
- 连接节点的几何尺寸图形显示,输入过程中会动态更新
- 选择不同的截面形状: 工字钢、U 形截面、角钢、T 形截面、空心截面、组合截面截面和薄壁截面
- Dlubal 中心库中带有大量程序端模板连接,包括用户自定义模板
- 根据组件之间的相对布置自动调整连接的几何形状 – 即使在随后对结构构件进行编辑的情况下
![功能 002828 | 楼板和墙体的抗火设计按照简化表格法](/zh/webimage/050837/3913957/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
在 RFEM 6 的混凝土设计模块中,可以根据简化表格法(EN 1992-1-2,章节 5.4.2,以及表 5.8 和 5.9)对钢筋混凝土墙和板进行抗火设计。
![功能 002826 | 冲切钢筋](/zh/webimage/050658/3902557/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
在“混凝土设计”模块中,您可以定义竖直抗冲切配筋。 在进行冲切设计时需要考虑这一点。
![功能 002824 | 美国和加拿大的 OSB 材料](/zh/webimage/050460/3889342/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
RFEM 中美国和加拿大用户可以选择定向刨花板 (OSB) 。 材料参数选自《规范设计手册》。
