Dotaz:
Jak lze interpretovat znaménka u výsledků liniových uvolnění a liniových kloubů?
Odpověď:
Liniový kloub není nic jiného než liniové uvolnění, při kterém se uvolní objekt. Zatímco při liniovém uvolnění dochází k uvolnění plochy, u liniových kloubů se toto definuje na linii plochy. V tomto případě je uvolněnou plochou plocha, na které byl definován liniový kloub.
Síly působí vždy na původní plochu, tedy na neuvolněnou plochu. U liniových kloubů to znamená, že síly působí na plochu bez liniového kloubu.
Nyní je třeba vyjasnit znaménkové konvence, to znamená, v jakém směru působí síla na plochu. K tomu je třeba znát lokální osu x linií a také lokální osu z dané plochy. Vnitřní souřadný systém liniového kloubu je třeba chápat následovně:
Osa x 'ukazuje ve směru lokální osy x linie.
Osa z 'je kolmá na plochu, na které byl definován liniový kloub.
Osa y' představuje tečnu k rovině plochy a vychází z "pravidla pravé ruky".

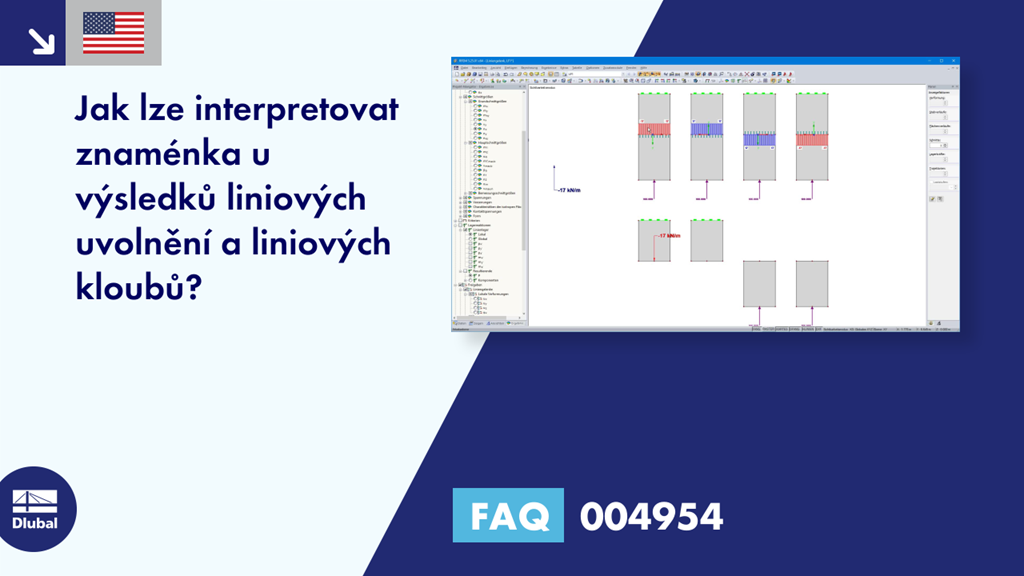

Pro příklad znázorněný na Obrázku 01 to znamená následující:
Příklady 1
Osa x linie probíhá vpravo.
Osa z plochy směřuje dolů ⇒ Osa y ' liniového kloubu je stranou od původní plochy (= plocha bez liniového kloubu). Protože je hodnota zobrazena se záporným znaménkem, působí síla ve směru původní plochy.
Příklad 2
Osa x linie probíhá vlevo.
Osa z plochy směřuje dolů ⇒ Osa y ' liniového kloubu směřuje k původní ploše (= plocha bez liniového kloubu). Protože se hodnota zobrazí s kladný znaménkem, působí síla ve směru původní plochy.
Příklad 3:
Osa x linie probíhá vpravo.
Osa z plochy směřuje dolů ⇒ Osa y ' liniového kloubu směřuje k původní ploše (= plocha bez liniového kloubu). Protože je hodnota zobrazena s kladným znaménkem, působí síla ve směru původní plochy ve smyslu akce = reakce.
Příklady 1
Osa x linie probíhá vlevo.
Osa z plochy směřuje dolů ⇒ Osa y ' liniového kloubu je stranou od původní plochy (= plocha bez liniového kloubu). Protože je hodnota zobrazena se záporným znaménkem, působí síla ve směru původní plochy ve smyslu akce = reakce.
Na rozdíl od liniových uvolnění nelze pro liniové klouby zobrazit osový systém. U příkladu znázorněného na obrázku se doporučuje nezadávat liniový kloub na ploše, na kterou se má vztahovat výsledek, a osu x linie orientovat tak, aby její osa y byla orientována ve směru požadované plochy. K tomu se použije souřadný systém linie.
