Ottimizzazione della sezione trasversale

Come posso ottimizzare le sezioni trasversali nella verifica acciaio?


Risposta:

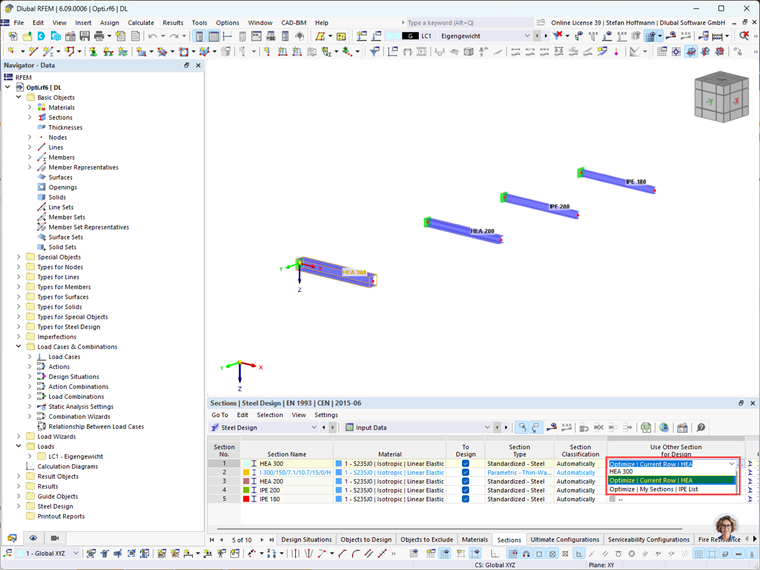

Seleziona "Verifica acciaio" e "Dati di input" nella finestra di tabella di RFEM. Quindi, nella scheda "Sezioni trasversali", seleziona "Ottimizza | Serie corrente ..." nella colonna "Seleziona altra sezione trasversale per la progettazione":

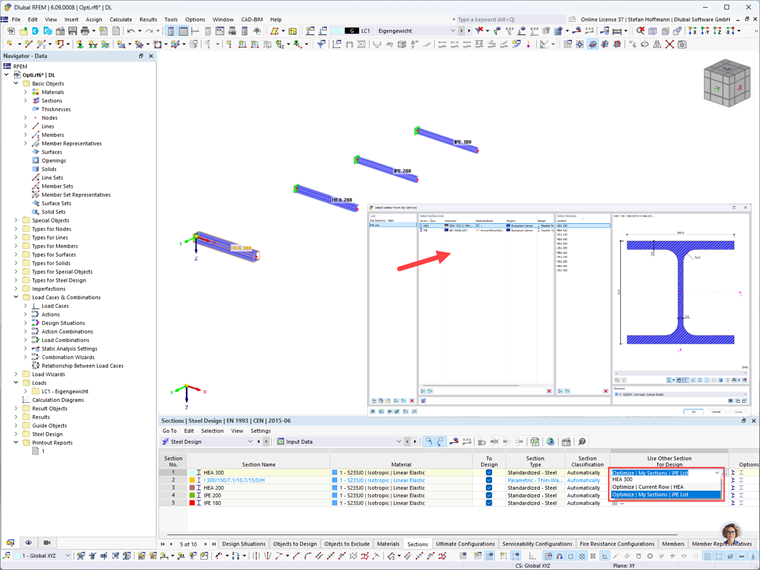

È anche possibile creare una propria serie di sezioni. Assegna le sezioni desiderate a "Mie sezioni":

Quindi, seleziona "Ottimizza | Mie sezioni ..." nella colonna "Seleziona altra sezione trasversale per verificare" nella scheda "Sezioni trasversali":

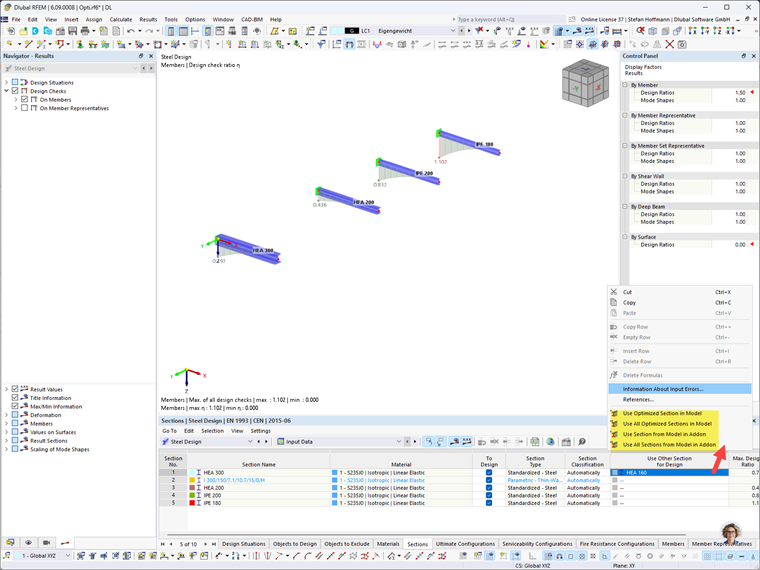

Ora è possibile eseguire nuovamente la verifica per questa sezione trasversale. Poiché gli sforzi interni possono cambiare con nuove sezioni e, quindi, nuove rigidezze, esiste l'opzione di esportare le sezioni ottimizzate in RFEM/RSTAB tramite il menu contestuale:

L'ottimizzazione della sezione descritta si applica solo alle sezioni standardizzate. Per ulteriori ottimizzazioni, consigliamo di utilizzare il componente aggiuntivo Ottimizzazione & Costi.
