Оптимизация сечения

Как оптимизировать сечения при расчётах стальных конструкций?

Ответ:

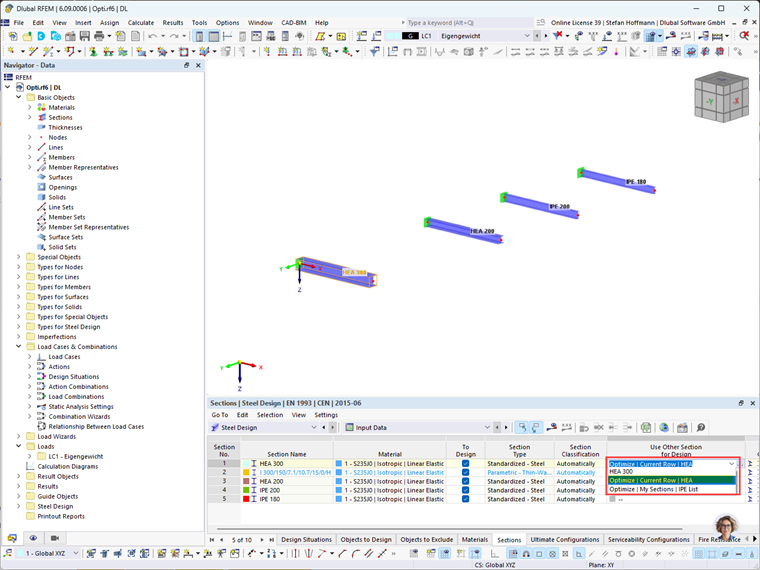

В окне таблиц RFEM выберите «Расчёт стальных конструкций» и «Исходные данные». Затем выберите на вкладке «Сечения» в столбце «Выбрать другое сечение для расчёта» опцию «Оптимизировать | Текущая серия ...»:

FAQ | 005130
ДЕ | Флаг FAQ
FAQ 005130 | Как оптимизировать сечения в стальных конструкциях?
Оптимизация сечений при расчёте стальных конструкций
Оптимизация сечения

Также можно создать собственную серию сечений. Придайте требуемое сечения к «Мои сечения»:

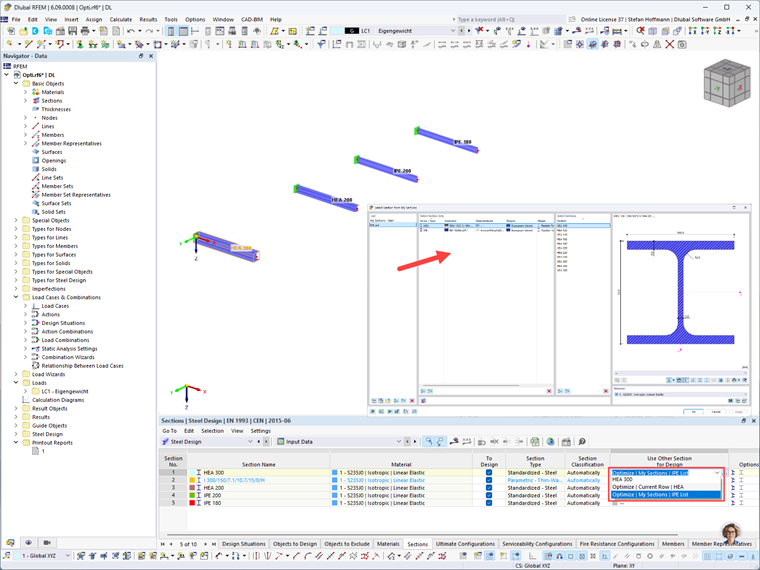

Затем выберите на вкладке «Сечения» в столбце «Выбрать другое сечение для расчёта» опцию «Оптимизировать | Мои сечения ...»:

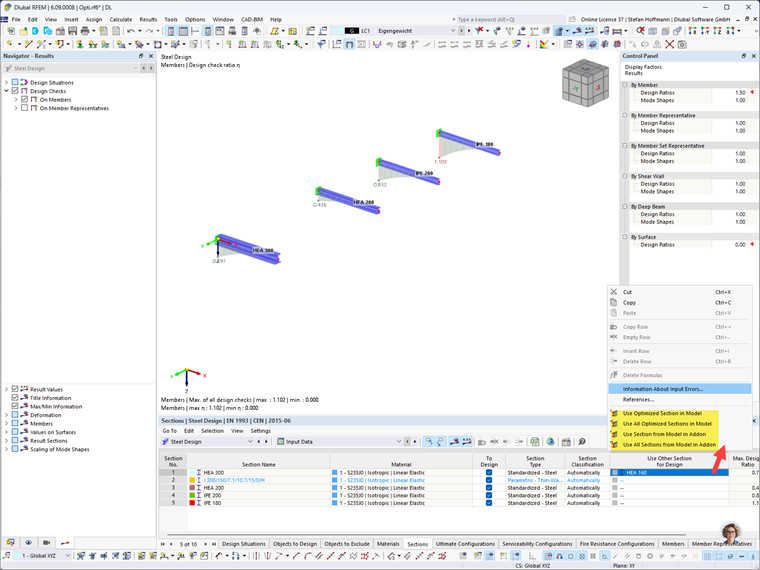

Теперь расчет для этого сечения может быть выполнен снова. Так как внутренние силы могут измениться с новыми сечениями и, следовательно, новыми жесткостями, есть опция экспорта оптимизированных сечений в RFEM/RSTAB через контекстное меню:

FAQ 005130 | Как оптимизировать сечения в стальных конструкциях?
Экспорт сечений в RFEM/RSTAB

Описанная оптимизация сечений применяется только для стандартных сечений. Для более продвинутой оптимизации рекомендуем использовать аддон Оптимизация и расходы.

и
