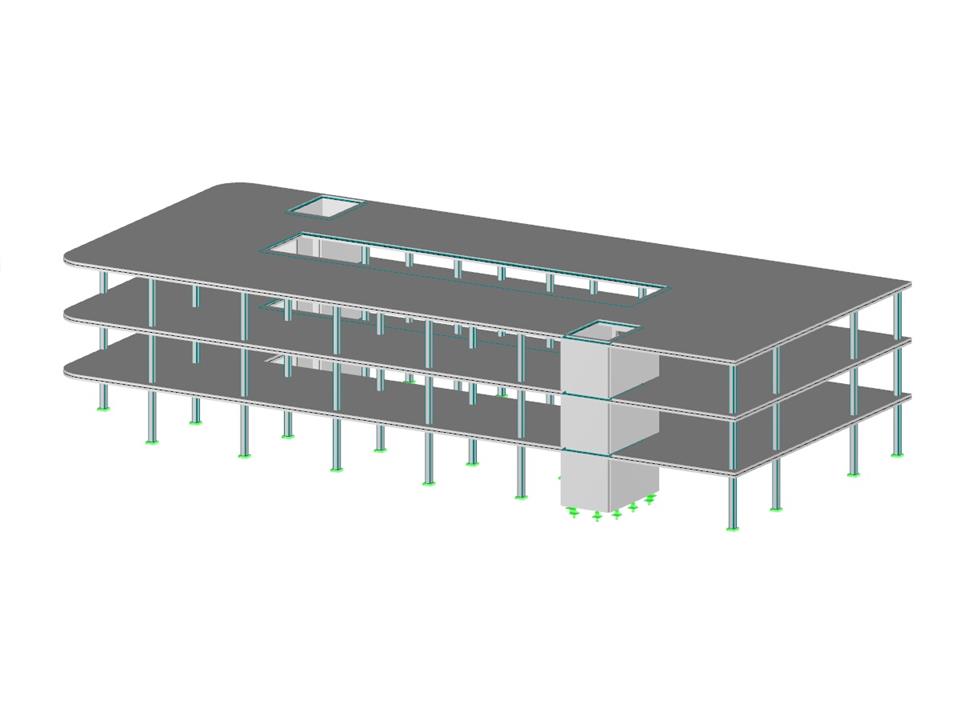

Железобетонный паркинг
Количество узлов | 229 |
Количество линий | 226 |
Количество стержней | 78 |
Количество поверхностей | 28 |
Количество тел | 0 |
Количество загружений | 4 |
Количество сочетаний нагрузок | 8 |
Количество расчетных сочетаний | 1 |
Общий вес | 1636,973 t |
Размеры (метрические) | 40,725 x 9,000 x 18,250 m |
Размеры (имперские) | 133.61 x 29.53 x 59.88 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
