Объединение нескольких стержней в один и преобразование существующих узлов в узлы на стержне

Как объединить стержневую группу или несколько стержней в один стержень?

Ответ:

Чтобы объединить несколько стержней стержневого набора в один стержень, выполните следующие действия:

  1. Шаг 1

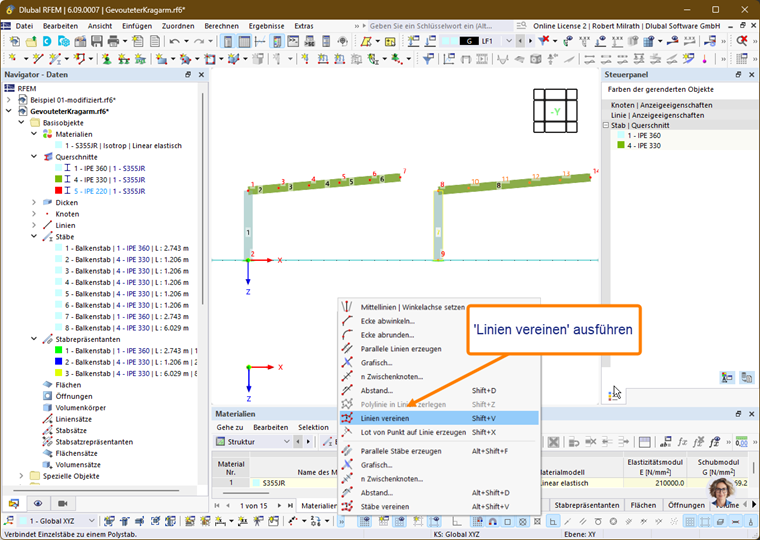

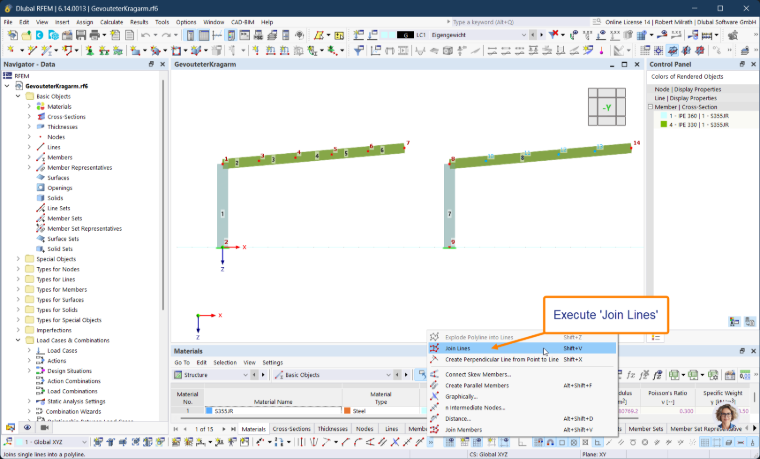

Выделите соответствующие стержни и, следовательно, связанные линии. Вызовите команду "Объединить стержни".

Преобразование узлов на стержне
Объединение нескольких стержней в один

Ранее выделенные стержни и линии теперь объединены в одну линию и стержень.

  1. Шаг 2

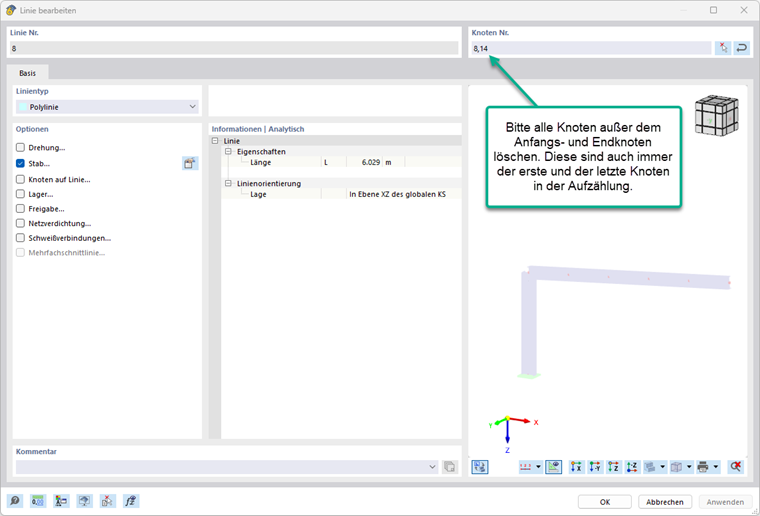

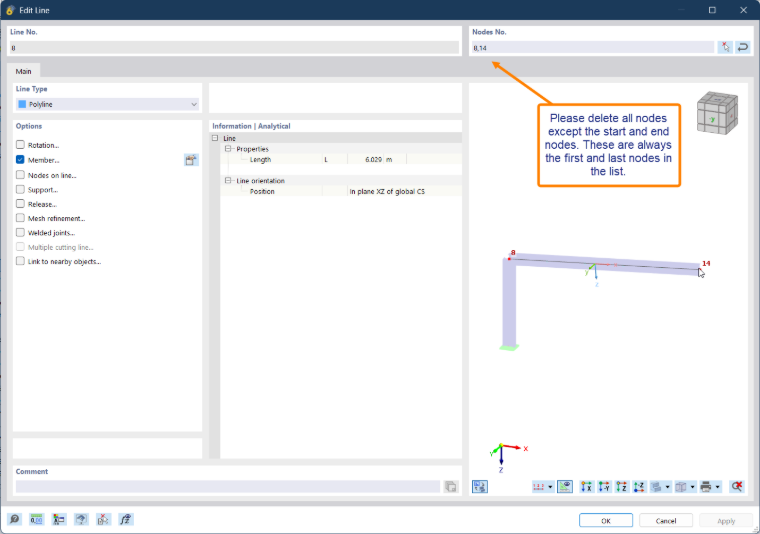

Выделите и отредактируйте только что объединенную линию. Необходимо удалить все узлы на линии. Первый и последний узел в списке всегда являются начальным и конечным узлами и не должны быть удалены.

Закройте диалог, нажав "ОК". Важно: не удаляются узлы на стержне, это касается только узлов на линии.

  1. Шаг 3

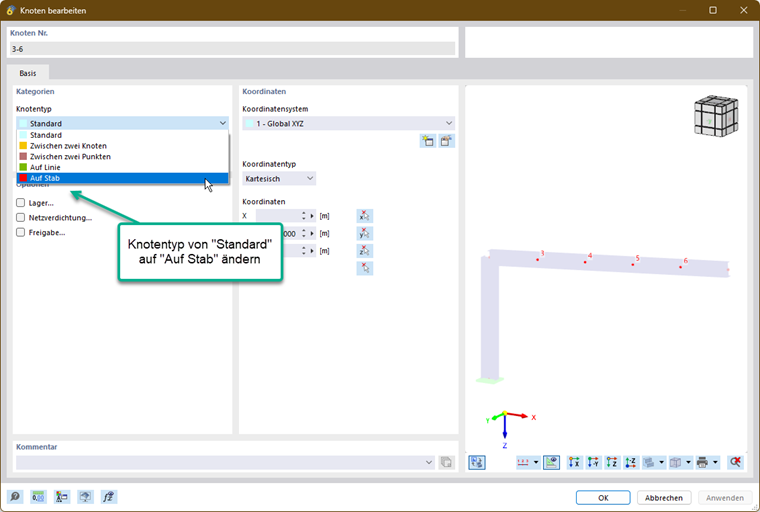

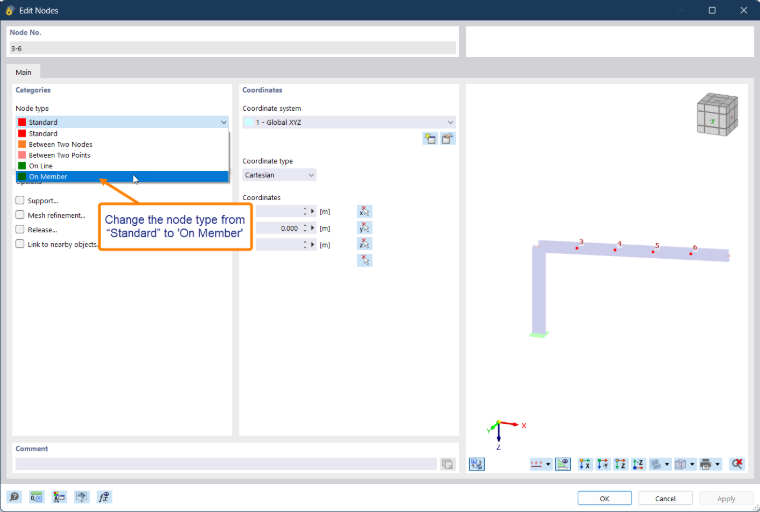

Затем выделите все промежуточные узлы на стержне для редактирования. Откройте диалог редактирования узлов. В диалоге редактирования узлов на вкладке "Основное" необходимо изменить тип узла на "На стержне". Если вы все сделали правильно, на вкладке "На стержне" в разделе "Параметры | Номер стержня" автоматичеcки отобразится соответствующий стержень.

Закройте диалог, нажав "ОК".

  1. Шаг 4

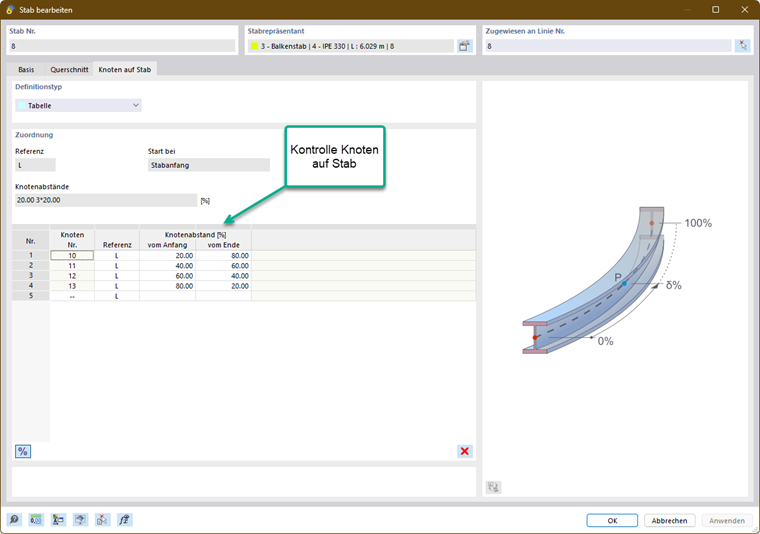

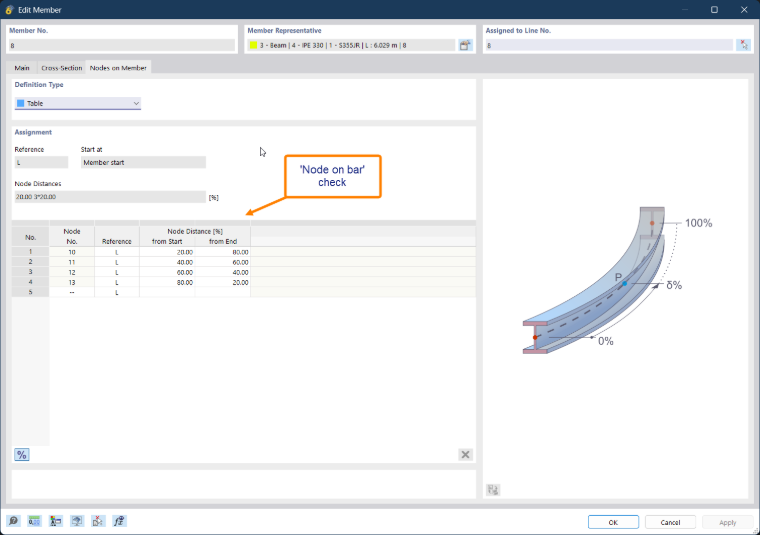

Для проверки откройте диалог редактирования стержня. Там должна быть активирована опция "Узлы на стержне". На вкладке "Узлы на стержне" теперь будут указаны ранее отредактированные узлы.

Автор

Г-н Милрат оказывает техподдержку клиентам Dlubal Software и занимается решением поступающих запросов.
