Fusionner plusieurs barres en une et convertir les nœuds existants en nœuds Sur la barre

Comment fusionner un ensemble de barres ou plusieurs barres en une barre simple ?

Réponse:

Pour fusionner plusieurs barres d'un ensemble de barres en une seule, procédez comme suit :

Étape 1

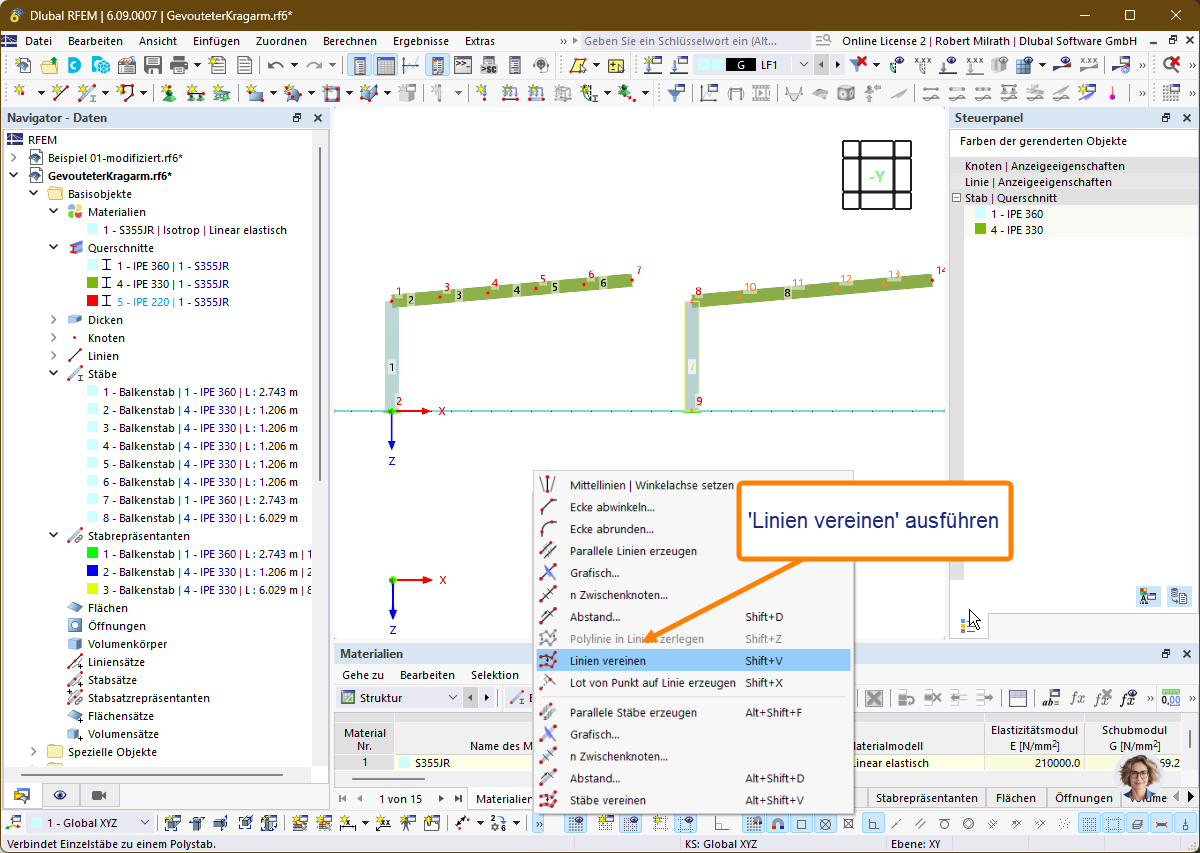

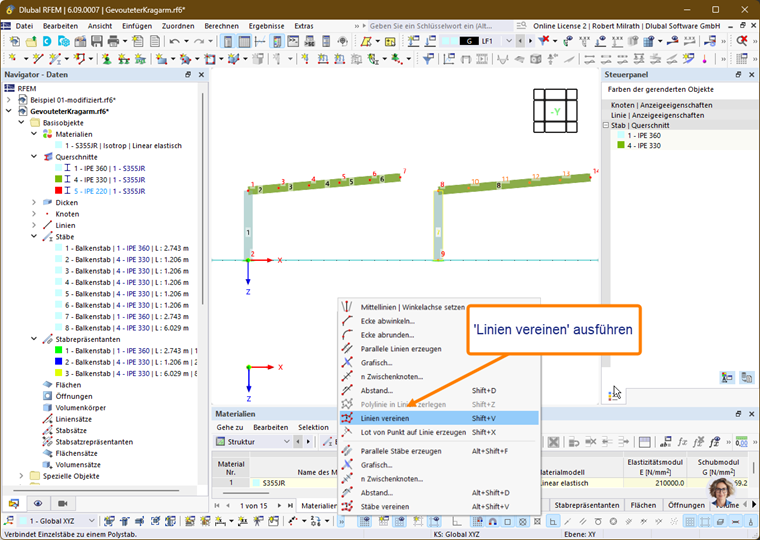

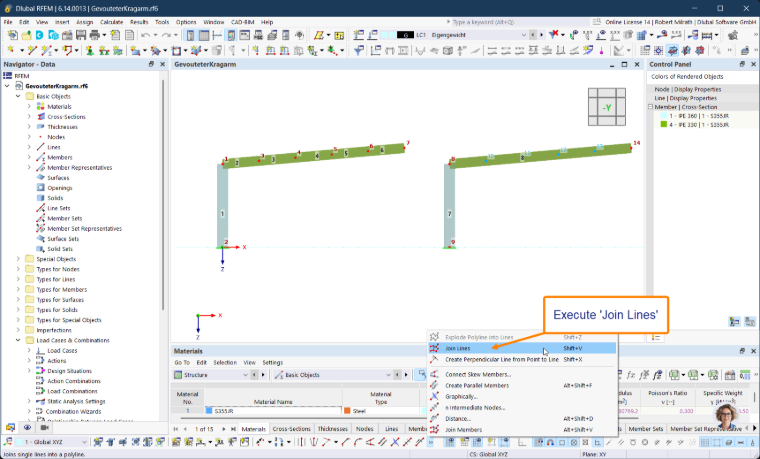

Sélectionnez les barres concernées ainsi que les lignes associées. Lancez "Fusionner les barres".

Combiner plusieurs barres en une barre | Convertir des nœuds en barres
Transformer plusieurs barres en une barre et les nœuds existants en nœuds sur barre
Les barres et les lignes précédemment sélectionnées sont désormais fusionnées en une seule ligne et une seule barre.

Étape 2

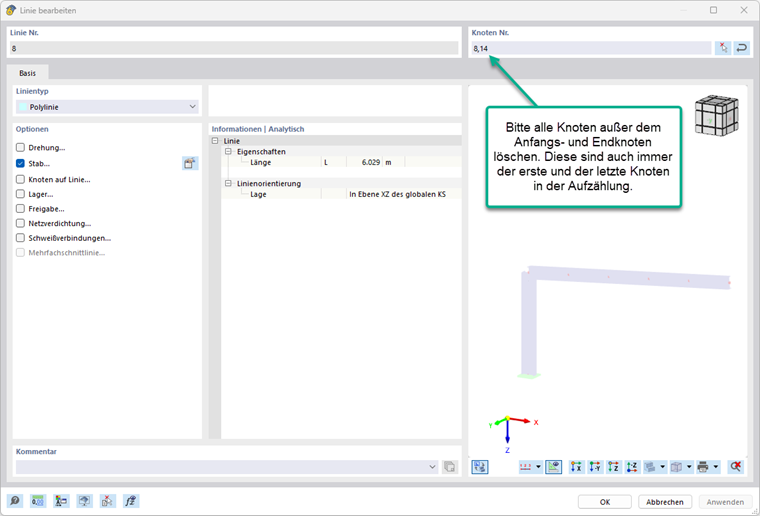

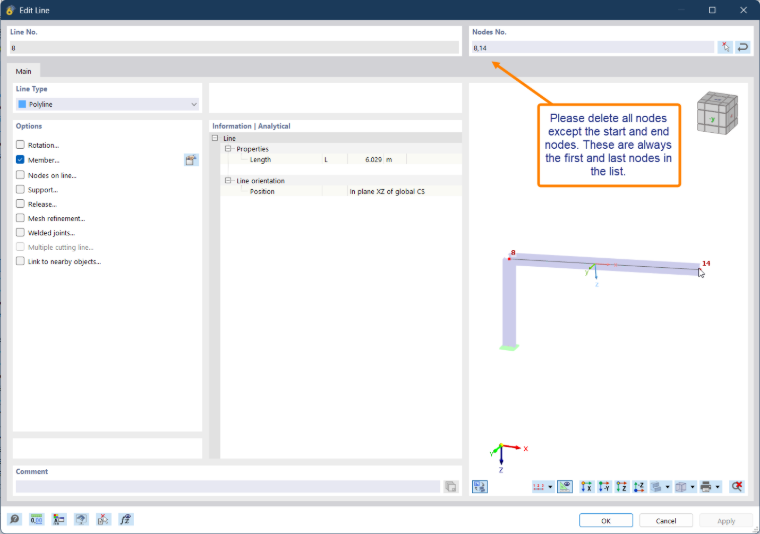

Sélectionnez et modifiez la ligne récemment fusionnée. Supprimez tous les nœuds situés sur la ligne. Le premier et le dernier nœud de la liste correspondent toujours au nœud de départ et au nœud d'arrivée et ne doivent pas être supprimés. Quittez la boîte de dialogue avec "OK". Important : Aucun nœud sur la barre ne sera supprimé, cela concerne uniquement les nœuds sur la ligne.

Étape 3

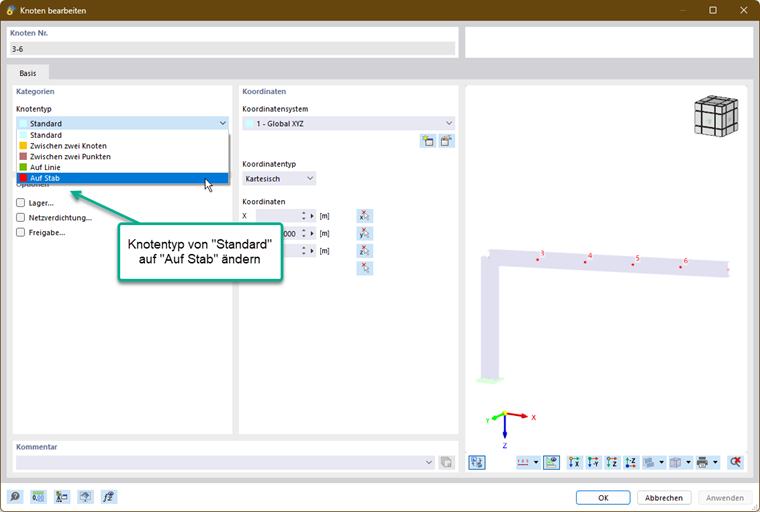

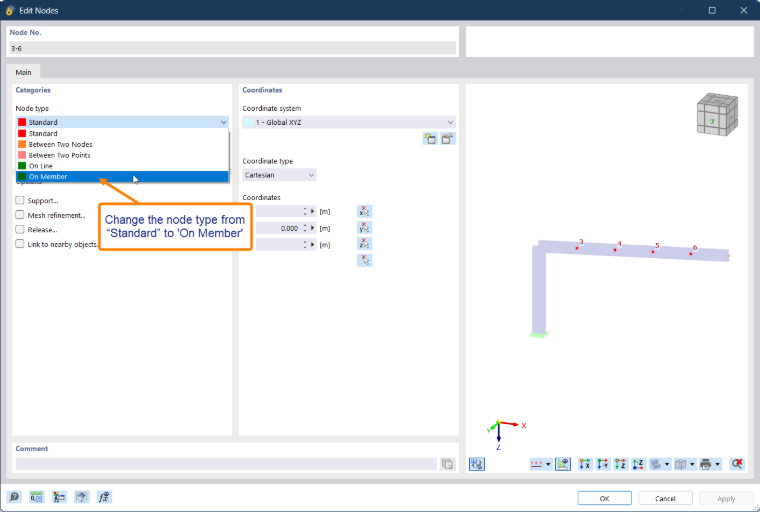

Ensuite, sélectionnez tous les nœuds intermédiaires de la barre pour les modifier. Ouvrez la fenêtre de modification des nœuds. Dans l'onglet "Base", changez le type de nœud en "Sur barre". Si tout a été fait correctement, l'onglet "Sur barre" affichera automatiquement la barre correspondante sous "Paramètre | Barre n°". Quittez la boîte de dialogue avec "OK".

Étape 4

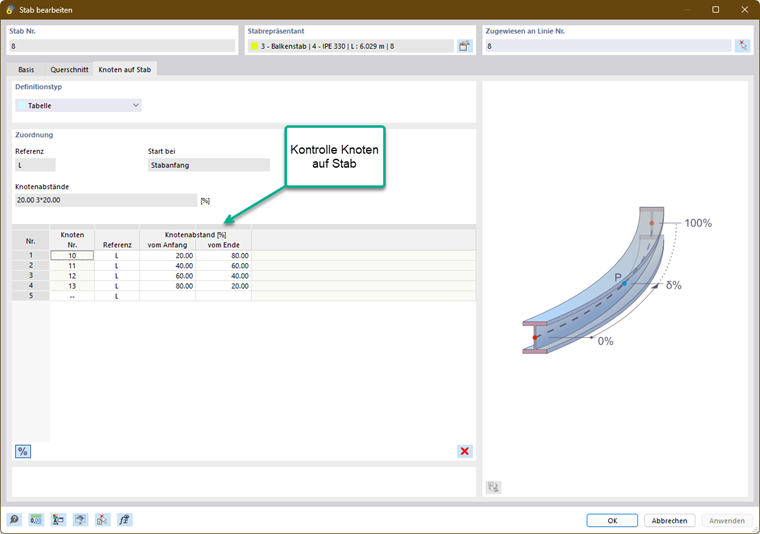

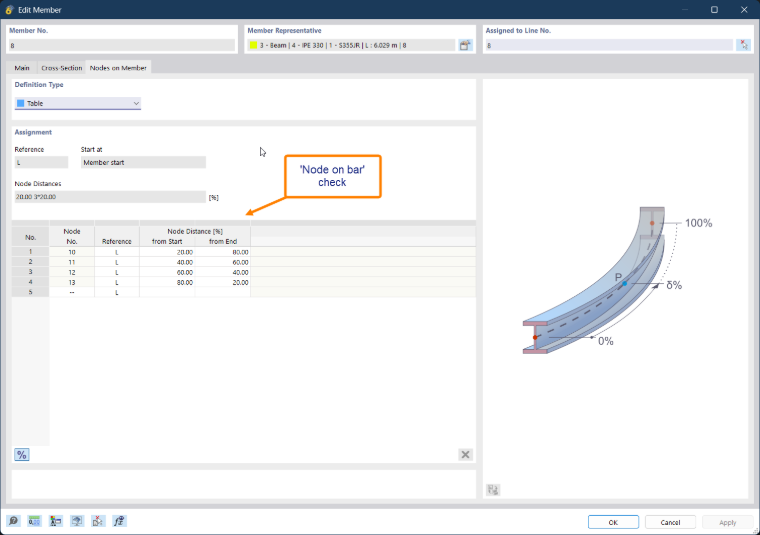

Pour vérifier, vous pouvez ouvrir la boîte de dialogue d'édition de la barre. Vous y trouverez l'option "Nœuds sur barre" activée. Activez l'onglet "Nœuds sur barre" pour voir la liste des nœuds précédemment modifiés.
