Mehrere Stäbe zu einem Stab vereinen und die vorhandenen Knoten zu Knoten auf Stab umwandeln

Wie kann man einen Stabsatz bzw. mehrere Stäbe wieder in einen Stab vereinen?

Antwort:

Will man mehrere Stäbe eines Stabsatzes wieder zu einem Stab vereinen, muss man wie folgt vorgehen:

Schritt 1

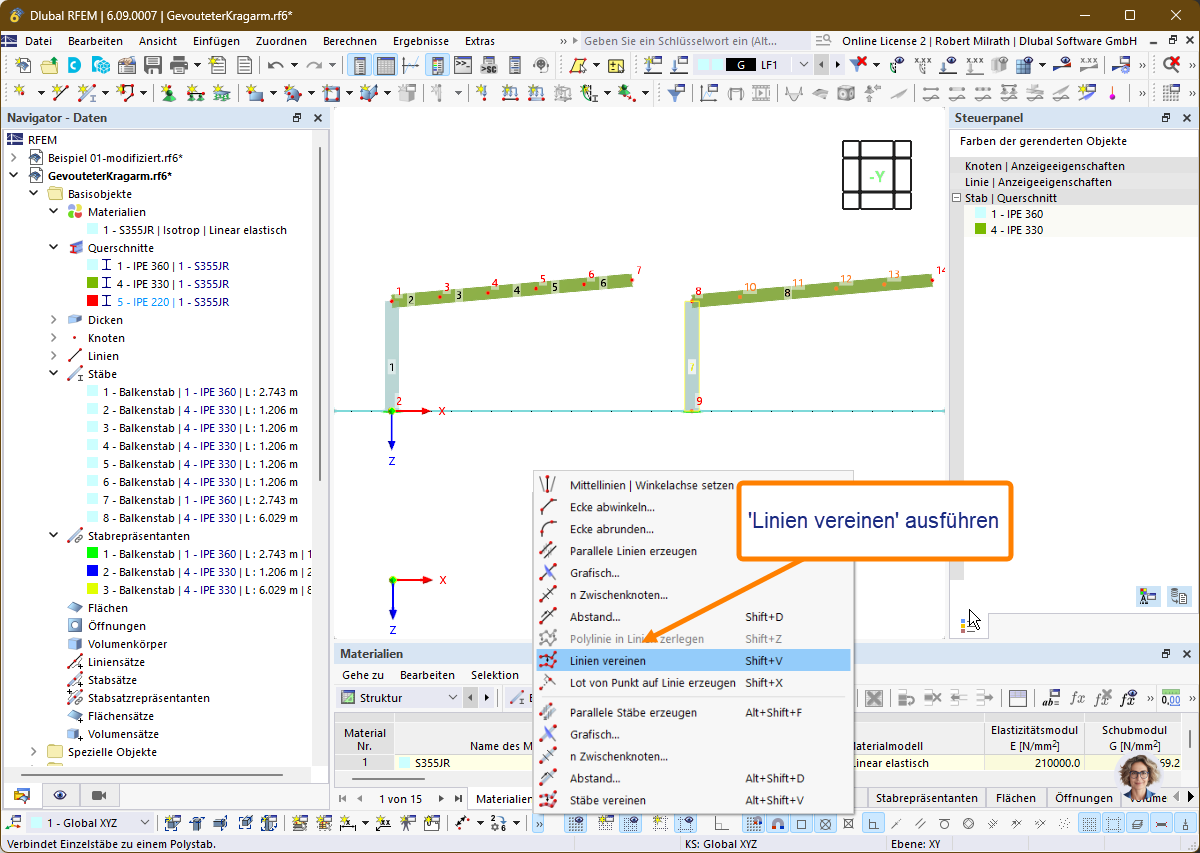

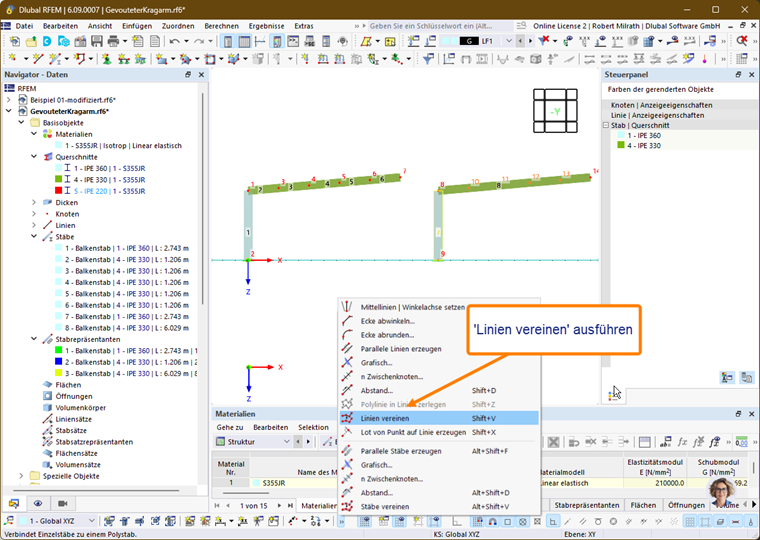

Die betreffenden Stäbe und somit auch die zugehörigen Linien markieren. "Stäbe vereinen" aufrufen.

FAQ 005666 | Mehrere Stäbe zu einem Stab vereinen | Knoten auf Stab umwandeln
FAQ 005666 | Mehrere Stäbe zu einem Stab verschmelzen und die vorhandenen Knoten zu Knoten auf Stab umwandeln

Die vorher markierten Stäbe und Linien sind nun zu einer Linie und einem Stab vereint worden.

Schritt 2

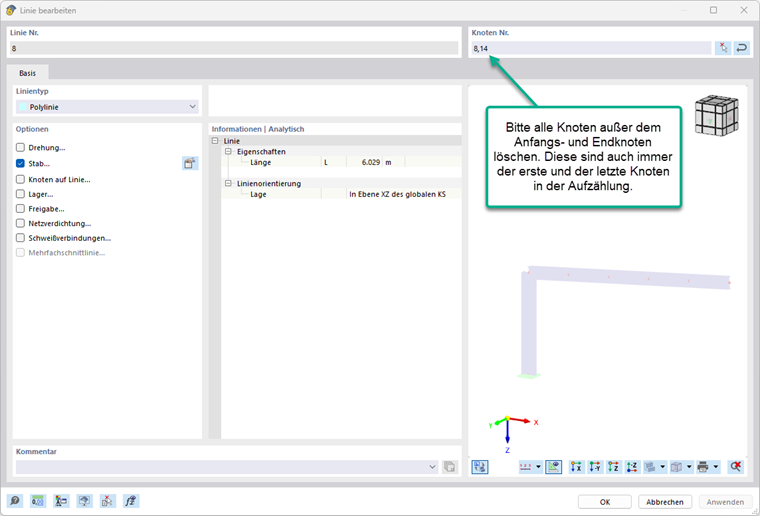

Die gerade zusammengeführte Linie markieren und bearbeiten. Es müssen alle auf der Linie liegenden Knoten gelöscht werden. Der erste bzw. der letzte aufgelistete Knoten entspricht immer dem Anfangs- bzw. Endknoten und darf natürlich nicht gelöscht werden.

FAQ 005666 | Das Bild zeigt, wie mehrere Stäbe zu einem Stab verschmolzen und Knoten in Stabknoten umgewandelt werden.
Stäbe Vereinen | Knoten und Linien Umwandeln

Verlassen Sie den Dialog mit "OK".
Wichtig: Es werden keine Knoten auf dem Stab gelöscht, dies betrifft hier nur die Knoten auf der Linie.

Schritt 3

Anschließend müssen alle Zwischenknoten auf dem Stab markiert werden um sie bearbeiten zu können. Öffnen Sie hierzu den Bearbeitungsdialog der Knoten. Im Bearbeitungsdialog des Konten im Kartenreiter "Basis" muss der Knotentyp nun auf "Auf Stab" geändert werden. Wenn Sie alles richtig gemacht haben, wird Ihnen im Kartenreiter "Auf Stab" unter "Parameter | Stab Nr." automatisch der zugehörige Stab angezeigt.

Das Bild zeigt, wie mehrere Stäbe zu einem Stab verschmolzen und die vorhandenen Knoten in Knoten auf Stab umgewandelt werden.
FAQ 005666 | Stäbe vereinen | Knoten wandeln

Verlassen Sie den Bearbeitungsdialog mit "OK".

Schritt 4

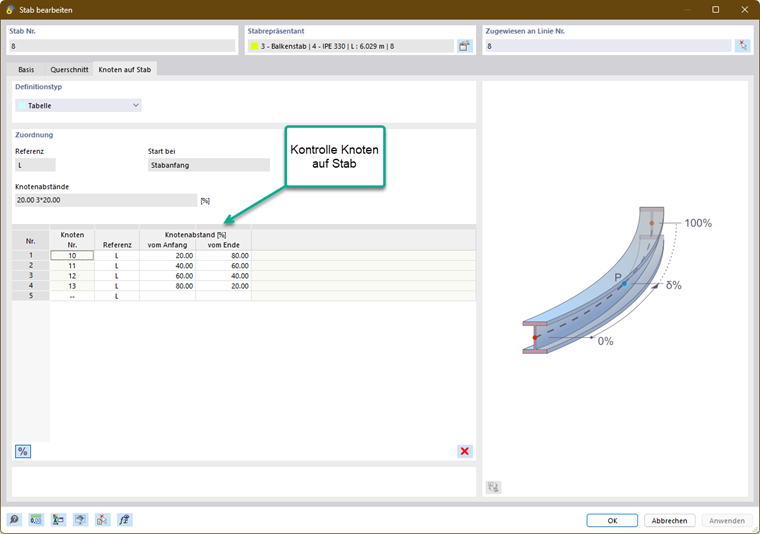

Zur Kontrolle können Sie den Bearbeitungsdialog des Stabes aufrufen. Dort ist nun die Option "Knoten auf Stab" aktiviert. Aktivieren Sie den Kartenreiter "Knoten auf Stab", dort werden nun die vorher bearbeiteten Knoten aufgelistet.

Das Bild zeigt, wie in FAQ 005666 mehrere Stäbe zu einem Stab verschmolzen und vorhandene Knoten umgewandelt werden.
FAQ 005666 | Stäbe vereinigen und Knoten umwandeln
