Uživatelsky definované hodnoty pro výsledky napětí v tělesech v Dlubal

Je možné nastavit uživatelské hodnoty při prohlížení výsledků napětí v tělesech?

Odpověď:

Ne, není možné nastavit uživatelsky definované hodnoty při zobrazení výsledků napětí na tělese. Bohužel to nefunguje jako výsledky na ploše. Je možné aktivovat výsledkové hodnoty v jednotlivých uzlech KP pomocí níže uvedeného nastavení pod položkou "Hodnoty na plochách". Pro přístup k nastavení filtru je potřeba kliknout pravým tlačítkem na popisek "Hodnoty na plochách".

FAQ|004965
CS-US | Vlajka FAQ
FAQ 004965 | Je možné definovat uživatelské hodnoty při prohlížení výsledků napětí na tělese?

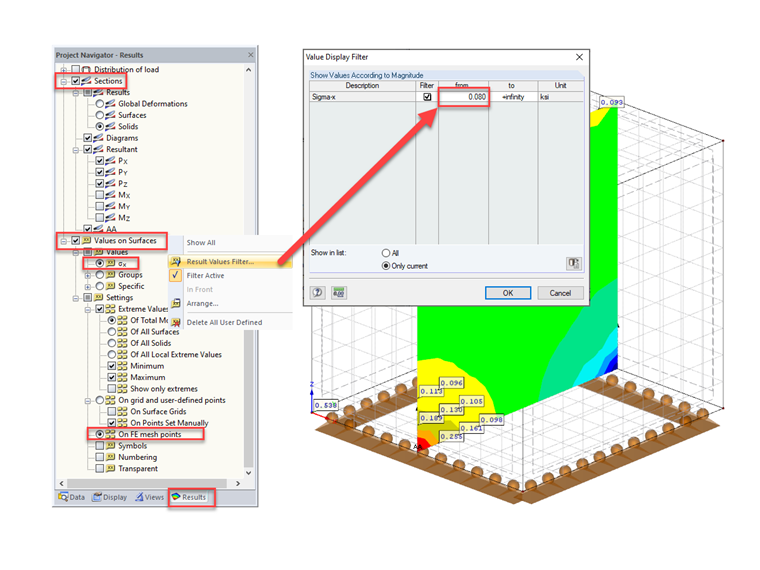

Hodnoty v nastavení bodů sítě KP
Hodnoty v nastavení bodů sítě KP

Poté můžete v nabídce "Výsledky" nastavit zobrazení výsledků jako "body tělesa". Tím se pomůže lépe vizuálně zjistit, kde jsou tyto výsledky graficky umístěny.

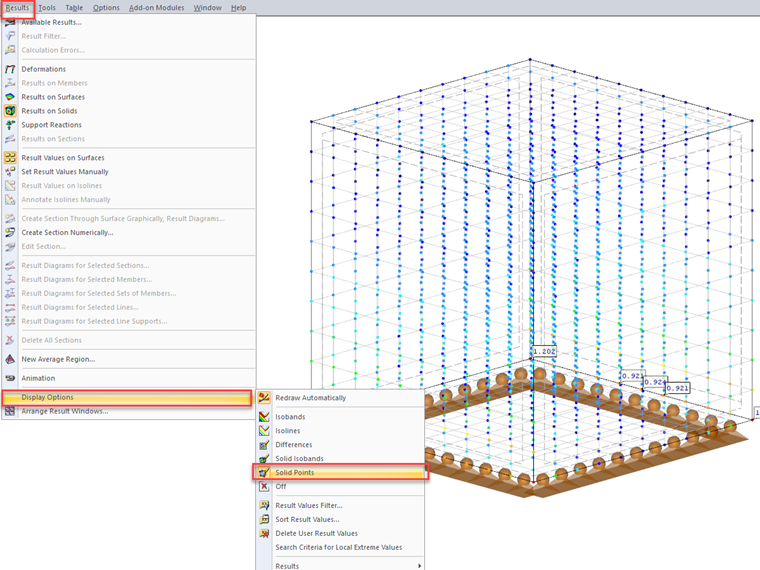

Body sítě konečných prvků na tělese s výsledky
Body sítě konečných prvků na tělese s výsledky
