Frage
Wie kann ich die Stabendkräfte zur Bemessung der Anschlüsse abrufen?
Antwort:

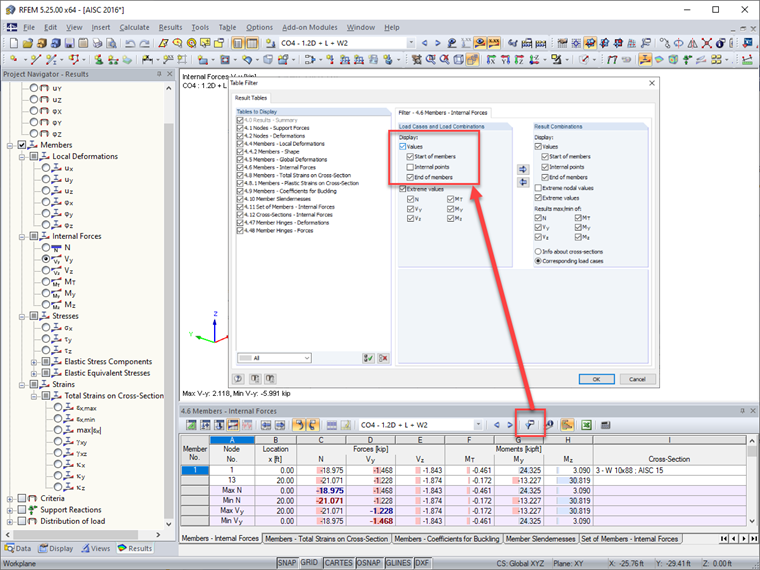

Nach der Berechnung können die Schnittgrößen eines Stabes in der Tabelle 4.6 Stäbe - Schnittgrößen eingesehen werden. Die Werkzeuge am oberen Ende der Tabelle beinhalten eine Filterfunktion. Unter der Detaileinstellung des Filters können die Schnittgrößenwerte für Stabanfang, innere Punkte oder Stabenden ein- und ausgeschaltet werden. Bei der Bemessung der Verbindung sind vor allem der Anfang und das Ende der Stäbe von Interesse. Diese Informationen können über den direkten Link in den Tabellenoptionen zusätzlich in Microsoft Excel exportiert werden.Weitere Informationen zu den Filtermöglichkeiten finden Sie unter 11.5.5 Filterfunktionen im RFEM-Online-Handbuch.
