Вопрос
Как можно получить силы на концах стержня для расчета соединений?
Ответ:

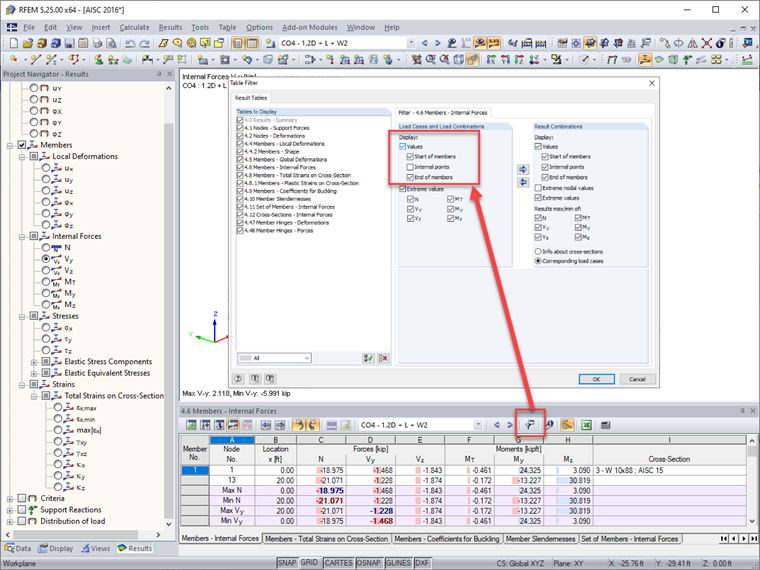

После выполнения расчета можно просмотреть внутренние силы стержня в Таблице 4.6 Стержни - внутренние силы. Инструменты в верхней части таблицы содержат функцию фильтрации. В подробных настройках фильтра можно включить/выключить значения внутренних сил для начала стержней, внутренних точек или концов стержней. Для расчета соединений наибольший интерес представляют начало и конец стержней. Эту информацию можно дополнительно экспортировать в Microsoft Excel с помощью прямой ссылки в параметрах таблицы.Для получения дополнительной информации о параметрах фильтра, обратитесь к онлайн-руководству RFEM 11.5.5 Функции фильтра.
