Pergunta
Como é que obtenho os esforços de final das barras para o dimensionamento das ligações?
Resposta:

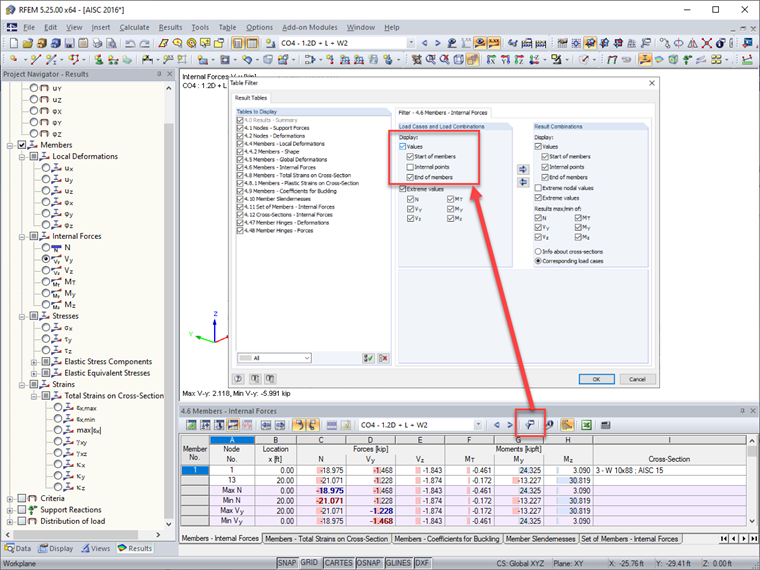

Após efetuar um cálculo, os esforços internos da barra podem ser visualizadas na Tabela 4.6 Barras – esforços internos. As ferramentas na parte superior da tabela contêm uma função de filtro. Na configuração de detalhes do filtro, pode ativar ou desativar os valores do esforço interno para o início da barra, os pontos internos ou o final da barra. O início e o final das barras são de interesse para o dimensionamento de ligações. Esta informação também pode ser exportada para o Microsoft Excel através da ligação direta nas opções da tabela.Pode encontrar mais informação sobre as opções de filtro no manual online 11.5.5 Funções de filtro do RFEM.
