Domanda
Come posso ottenere le forze dell'estremità dell'asta per progettare i collegamenti?
Risposta:

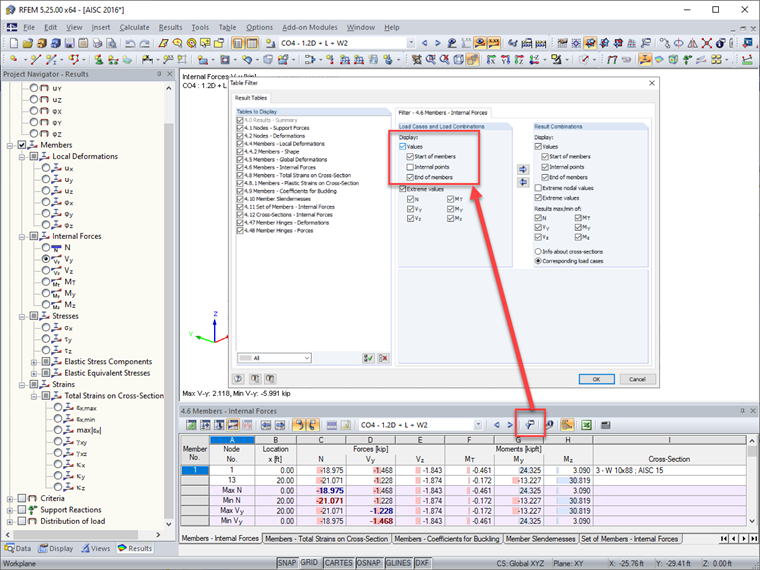

Dopo aver eseguito un calcolo, è possibile visualizzare le forze interne dell'asta nella Tabella 4.6 Aste - Forze interne. Gli strumenti nella parte superiore della tabella includono una funzione di filtro. Nell'impostazione dei dettagli per il filtro, è possibile attivare/disattivare i valori della forza interna per l'inizio delle aste, i punti interni o la fine delle aste. Per la progettazione di collegamenti, l'inizio delle aste e la fine delle aste saranno di grande interesse. Queste informazioni possono essere esportate in Microsoft Excel con il collegamento diretto nelle opzioni della tabella.Per ulteriori informazioni sulle opzioni di filtro, fare riferimento al Manuale online di RFEM 11.5.5 Funzioni di filtro.
