Anfangszustand

Der Anfangszustand des Bodens wird in RFEM 6 mittels eines Lastfalls, der die, vor der Baumaßnahme wirkenden Lasten (bspw. lediglich das Bodeneigengewicht unter Gravitation) enthält, analysiert und ermittelt. Im Folgenden werden die Eingaben für das Erstellen und Verwenden des Anfangszustandes gezeigt und erläutert.

Definition des Lastfalls, der den Anfangszustand bilden soll

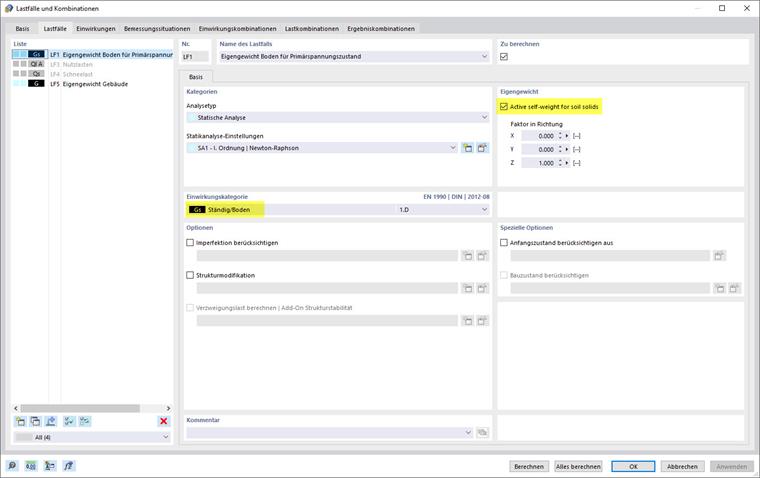

Für ständige Lasten aus dem Bodeneigengewicht steht im Add-On Geotechnische Analyse die Einwirkungskategorie "Ständig/Boden" zur Verfügung. Wird in einem Lastfall diese Kategorie gewählt so betrifft das Eigengewicht, das aktiviert werden kann allein das Gewicht der Bodenvolumenkörper des Gesamtmodells. Mit einem solchen Lastfall lässt sich der Primärspannungszustand bestimmen. Die Einstellung der Einwirkungskategorie "Ständig/Boden" sowie die daraus folgende Beschränkung des Eigengewichts auf Bodenvolumenkörper kann in dem nachfolgenden Bild betrachtet werden.

Variante A - Manuelles Festlegen in der Lastkombination

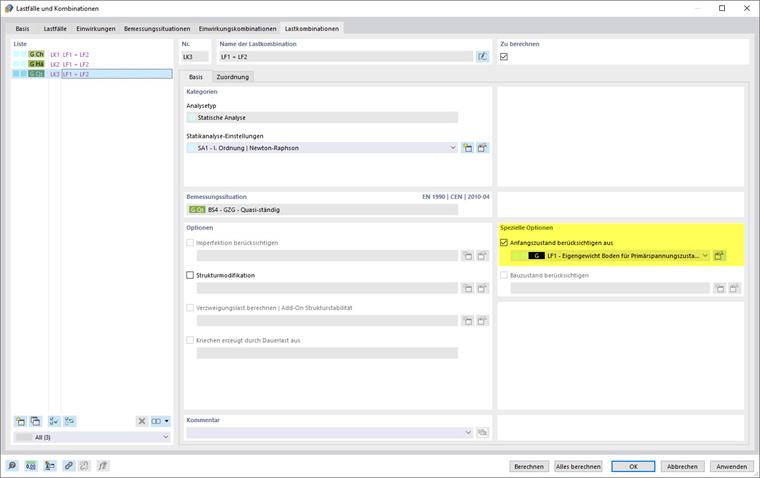

Für alle weiteren Lastfälle und Lastkombinationen kann dieser Lastfall als Anfangszustand ausgewiesen werden. Damit besitzt jeder Knoten der Struktur am Beginn der eigentlichen Analyse die Spannungen sowie die Dehnungen aus dem Anfangszustand. Die Einstellung für den Anfangszustand im Dialog der Lastkombinationen ist im anschließend aufgeführten Bild gezeigt und farblich hervorgehoben.

Variante B - Automatisiertes Eintragen mithilfe des Kombinationsassistenten

Wird ein Kombinationsassistent für die Generierung der Lastkombinationen verwendet, so kann der Anfangszustand im Kombinationsassistenten eingestellt und durch diesen mit der Generierung in die Lastkombinationen eingetragen werden.

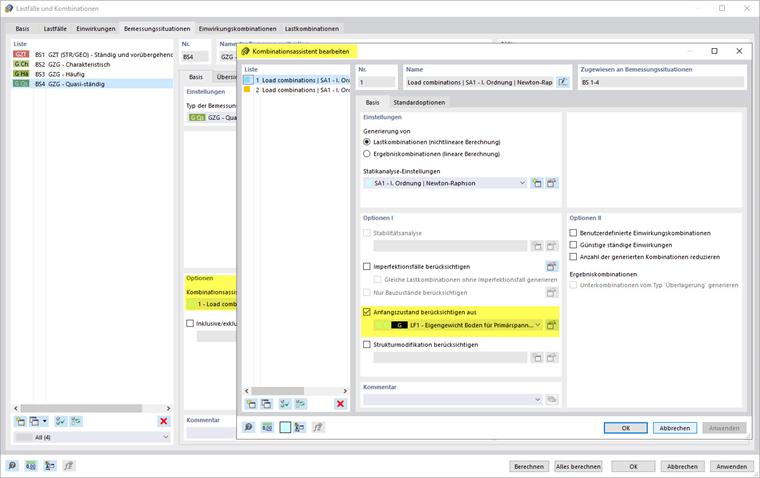

Im nachfolgenden Bild ist der Eingabedialog für den Kombinationsassistenten gezeigt sowie darin die Einstellung für den Anfangszustand markiert.

Der vom Kombinationsassistenten eingetragene Anfangszustand kann nach der Generierung ohne Probleme editiert werden.

Typ des Anfangszustandes

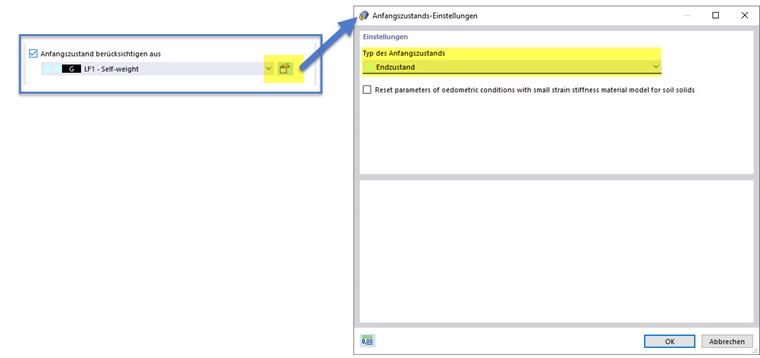

In RFEM 6 stehen verschiedene Typen für Anfangszustände zur Verfügung. Die Einstellung des Typs kann über das Icon rechts von der Auswahl des zu verwendenden Lastfalls geöffnet werden, wie das Bild unterhalb zeigt. Im Rahmen der Geotechnischen Analyse ist zur Ermittlung des Anfangszustandes der Typ "Endzustand" zu verwenden. Dieser umfasst sämtliche Spannungen und Dehnungen für die Struktur, die sich aus dem gewählten Lastfall ergeben.

Weiterführende Informationen zu den vorhandenen Typen können dem Handbuch zum Hauptprogramm entnommen werden.

Zurücksetzen der Verformungen

Die Knotenverschiebungen des Anfangszustandes können vor der weiteren FE-Berechnung zurückgesetzt werden. Dies ist bspw. erforderlich für die Berücksichtigung des Primärspannungszustandes.

Info

Das Handbuch befindet sich gerade in Bearbeitung. Weitere Inhalte folgen in Kürze.
