Materialverhalten
Einen Überblick über Eigenschaften des modifizierten Mohr-Coulomb Modells bietet das entsprechende Kapitel der Theoriegrundlagen.
Eingabedialog
Um das Materialverhalten abbilden zu können benötigt das Modell die Eingabe der folgenden Parameter.
- φ - Reibungswinkel
- c - Kohäsion
- ψ - Dilatanzwinkel
- E - Elastizitätsmodul
- ν - Querdehnzahl
Die Scherfestigkeitsparameter - Reibungswinkels und Kohäsion sowie der Dilatanzwinkel des Bodens können im spezifischen Eingaberegister für das Mohr-Coulomb-Modell eingegeben werden. Dieses ist in der nachfolgenden Abbildung gezeigt.
Der Elastizitätsmodul und die Querdehnzahl sind im Register "Basis" zu definieren, das im übergeordneten Kapitel Eingabe - Materialien vom Typ Boden gezeigt ist.

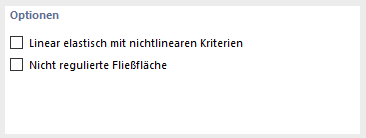

Optionen
Linear elastisch mit nichtlinearen Kriterien
Diese Option ermöglicht es kurzfristig die Materialnichtlinearität zu deaktivieren. Dies kann nützlich sein, wenn du Ursache von Instabilitäten zu ergründen sind.
Nicht regulierte Fließfläche
Mit dieser Option wird gesteuert, ob für das Mohr-Coulomb-Modell das Ausrunden der Ecken der Fließfläche berücksichtigt werden soll.
- Ist diese Checkbox nicht aktiviert, so wird das Modifizierte Mohr-Coulomb-Modell, inklusive Ausrunden der Ecken der Fließfläche gemäß Abbo-Sloan angewendet.
- Wird diese Option aktiviert, so wird das Klassische Mohr-Coulomb-Modell ohne regulierte Fließfläche, mittes Ausrunden der Ecken der Fließfläche angewendet.
Ergänzende Hinweise
Zur Kohäsion
Für die Verwendung von Numerischen Verfahren, wie der FEM, in der Geotechnik wird empfohlen stets eine Kohäsion ungleich Null anzusetzen. Dafür kann die Definition einer kleinen rechnerischen Kohäsion zwischen 0,5 bis 1,0 kN/m² auch für nicht kohäsive Böden zweckmäßig sein.
Zum Dilatanzwinkel
Für den Dilatanzwinkel kann die folgende Beziehung herangezogen werden. [1]
