Zachowanie materiału
Przegląd właściwości zmodyfikowanego modelu Mohr-Coulomb znajduje się w odpowiednim rozdziale Teoria podstawowa.
Dialog wejściowy
Aby odwzorować zachowanie materiału, model wymaga wprowadzenia następujących parametrów.
- φ - Kąt tarcia
- c - Kohezja
- ψ - Kąt dylatancji
- E - Moduł sprężystości
- ν - Współczynnik Poissona

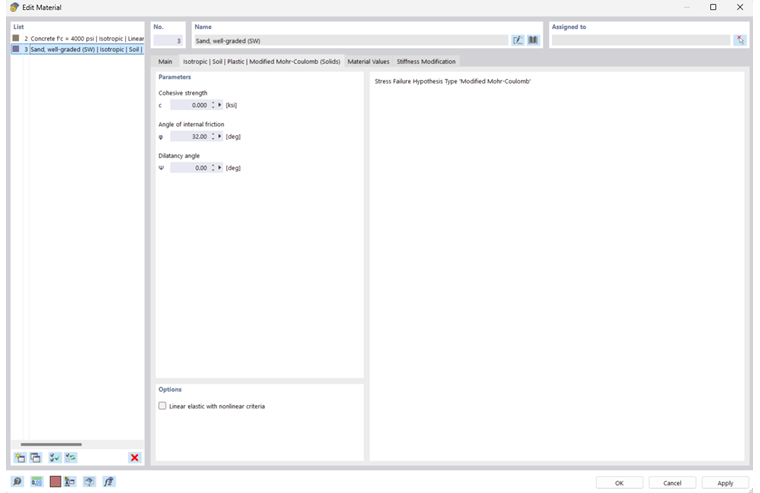

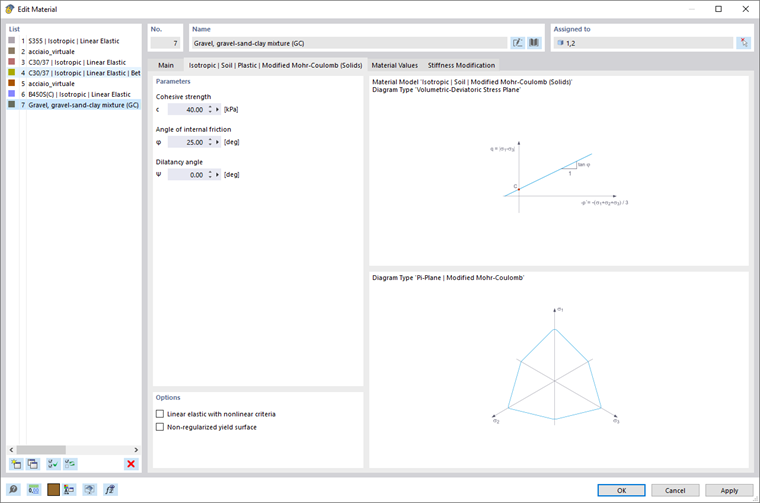

Parametry wytrzymałości na ścinanie - kąta tarcia i kohezji oraz kąta dylatancji gruntu można wprowadzić w specyficznym oknie wejściowym dla modelu Mohr-Coulomb. Poniższa ilustracja przedstawia to okno.
Moduł sprężystości i współczynnik Poissona należy zdefiniować w oknie "Podstawowe", które znajduje się w nadrzędnym rozdziale Wejście - materiały typu grunt.

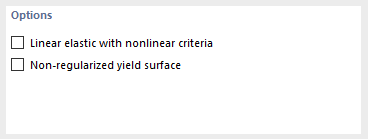

Opcje
Liniowo sprężysty z nieliniowymi kryteriami
Ta opcja pozwala chwilowo dezaktywować nieliniowość materiału. Może to być przydatne, gdy należy zbadać przyczynę niestabilności.
Nieuregulowana powierzchnia płynięcia
Ta opcja kontroluje, czy dla modelu Mohr-Coulomb ma być uwzględnione zaokrąglanie rogów powierzchni płynięcia.
- Jeżeli to pole wyboru nie jest zaznaczone, stosowany jest Zmodyfikowany model Mohr-Coulomb, w tym zaokrąglenie rogów powierzchni płynięcia zgodnie z Abbo-Sloan.
- Jeśli ta opcja jest zaznaczona, stosowany jest Klasyczny model Mohr-Coulomb bez regulowanej powierzchni płynięcia, poprzez zaokrąglenie rogów powierzchni płynięcia.
Dodatkowe wskazówki
O kohezji
Dla stosowania metod numerycznych, takich jak MES, w geotechnice zaleca się zawsze przyjąć kohezję różną od zera. W tym celu definicja niewielkiej obliczeniowej kohezji w zakresie od 0,5 do 1,0 kN/m² może być użyteczna nawet dla gruntów niespoistych.
O kącie dylatancji
W przypadku kąta dylatancji można skorzystać z następującej zależności. [1]
