Początkowy stan gruntu jest analizowany i określany w programie RFEM 6 za pomocą przypadku obciążenia zawierającego obciążenia występujące przed rozpoczęciem budowy (np. tylko ciężar własny gruntu pod wpływem siły ciążenia). Poniżej wyjaśniono, jak tworzyć i wykorzystywać stan początkowy.
Definicja przypadku obciążenia, który powinien być stanem początkowym

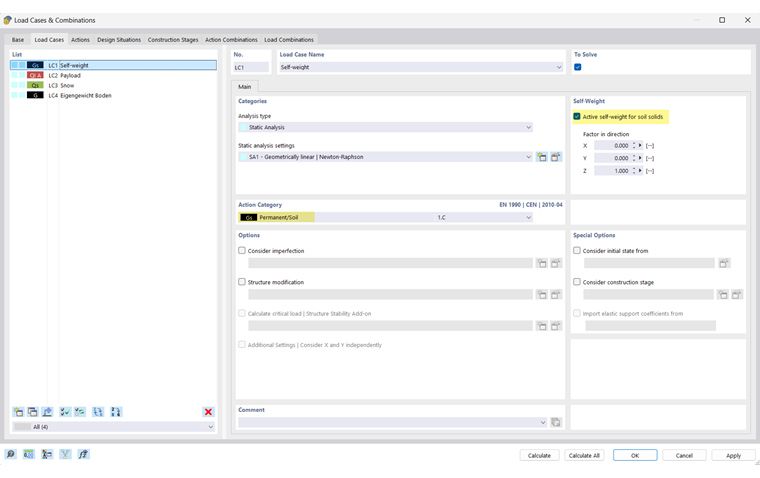

W przypadku obciążeń stałych od ciężaru własnego gruntu w rozszerzeniu Analiza geotechniczna dostępna jest kategoria oddziaływania "Stałe/grunt". Jeżeli ta kategoria jest zaznaczona w przypadku obciążenia, ciężar własny, który może być aktywowany, wpływa tylko na ciężar brył gruntowych całego modelu. Przy użyciu takiego przypadku obciążenia można określić pierwotny stan naprężeń. Ustawienie kategorii oddziaływania 'Stałe/grunt' i wynikające z tego ograniczenie ciężaru własnego na bryłach gruntowych pokazano na poniższym rysunku.
Opcja A - Ręczne określenie w kombinacji obciążeń
We wszystkich innych przypadkach obciążeń i kombinacjach obciążeń ten przypadek obciążenia można wykorzystać jako stan początkowy. Tym samym, na początku właściwej analizy w każdym węźle konstrukcji występują naprężenia i odkształcenia ze stanu początkowego. Ustawienie dla stanu początkowego w oknie dialogowym kombinacji obciążeń zostało pokazane i wyróżnione kolorem na poniższym rysunku.
Opcja B - Automatyczne wprowadzanie danych za pomocą generatora kombinacji
W przypadku generowania kombinacji obciążeń za pomocą generatora kombinacji, stan początkowy można ustawić w generatorze kombinacji, a tym samym wprowadzić do kombinacji obciążeń podczas generowania.

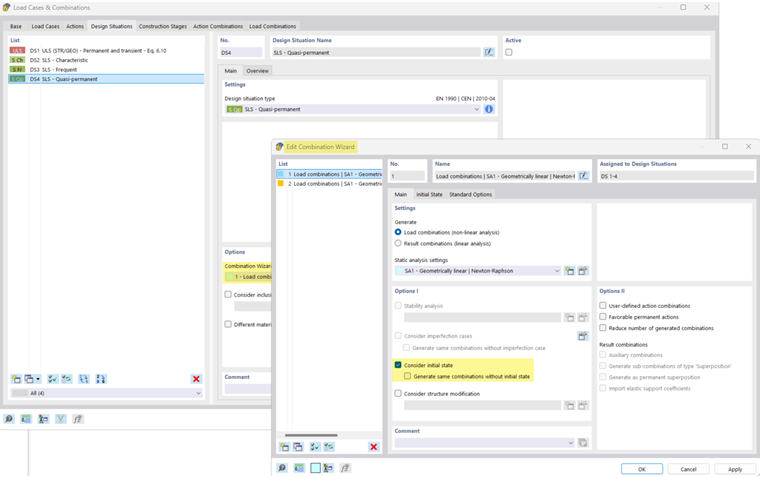

Poniższy rysunek przedstawia okno dialogowe wprowadzania generatora kombinacji oraz ustawienia dla stanu początkowego.
Stan początkowy wprowadzony za pomocą generatora kombinacji można łatwo edytować po wygenerowaniu.
Typ stanu początkowego

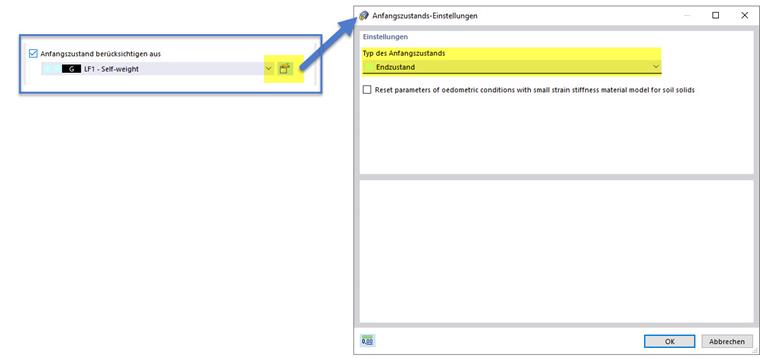

W programie RFEM 6 dostępne są różne typy stanów początkowych. Aby wybrać typ przypadku obciążenia, należy wybrać jego ustawienia, klikając ikonę po prawej stronie, jak pokazano na rysunku poniżej. W ramach analizy geotechnicznej do określenia stanu początkowego należy wykorzystać typ "Stan końcowy". Zawiera on wszystkie naprężenia i odkształcenia dla konstrukcji, wynikające z wybranego przypadku obciążenia.
Więcej informacji na temat istniejących typów można znaleźć w instrukcji obsługi programu głównego.
Resetowanie odkształceń
Przemieszczenia węzłowe ze stanu początkowego można zresetować przed dalszymi obliczeniami ES. Jest to wymagane na przykład w celu uwzględnienia pierwotnego stanu naprężeń.
