Na granicy przekroju obliczeń należy zdefiniować warunki brzegowe siły i przemieszczeń dla powierzchni granicznych odcięcia, w celu określenia wpływu powierzchni zewnętrznych. W tym celu składowe przemieszczeń powierzchni granicznych są zazwyczaj ustawione na zero.

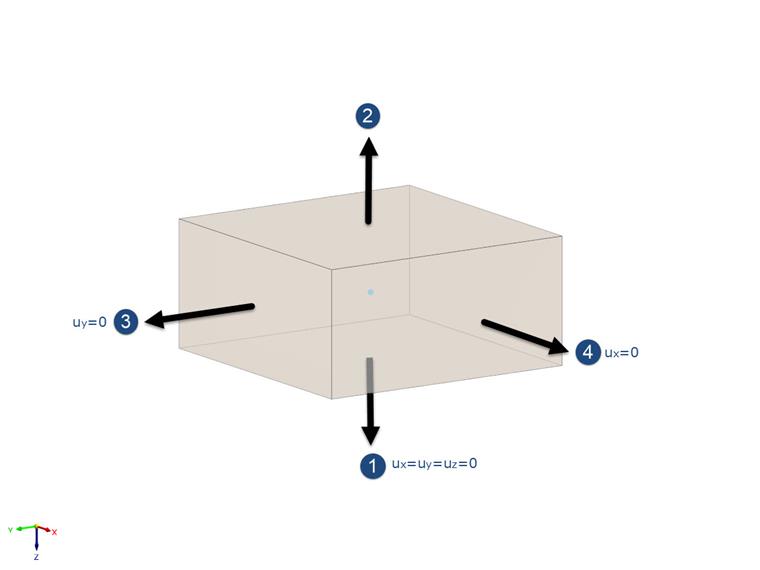

Poniższy rysunek przedstawia domyślnie ustawione warunki podparcia dla powierzchni granicznych objętości gruntu, które mają być analizowane w programie RFEM 6. W razie potrzeby można je elastycznie edytować.
Warunki brzegowe przemieszczenia na rysunku są zdefiniowane w następujący sposób:
- (1) - Powierzchnia podstawy: podpora stała, gdzie ux = uy = uz = 0
- (2) - Powierzchnia: wolny obszar brzegowy
- (3) - powierzchnia graniczna w płaszczyźnie xz: Podpora zwykła przy uy = 0, ux 0 & uz 0
- (4) - powierzchnia graniczna w płaszczyźnie yz: Podpora zwykła z ux = 0, uy ≠ 0 & uz 0
