An den Grenzen des Berechnungsausschnittes müssen für die freigeschnittenen Randflächen die Kraft- und Verschiebungsrandbedingungen definiert werden, um den Einfluss der Außenbereiche zu erfassen. In der Regel werden dafür Komponenten der Verschiebungen der Randflächen zu Null gesetzt.

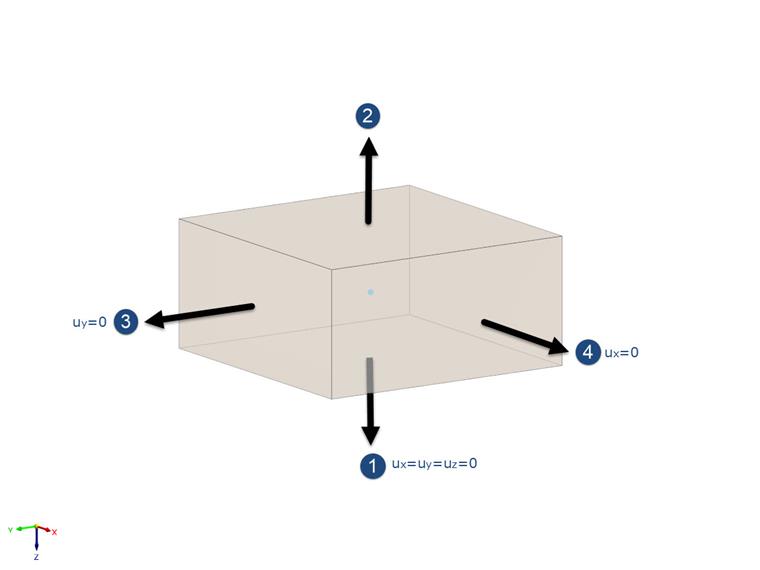

Das unterhalb befindliche Bild zeigt die standardmäßig voreingestellten Lagerungsbedingungen für die Randflächen des zu analysierenden Bodenvolumens in RFEM 6. Diese sind bei Bedarf flexibel editierbar.
Die Verschiebungsrandbedingungen im Bild sind wie folgt definiert:
- (1) - Grundfläche: feste Lagerung mit ux=uy=uz=0
- (2) - Oberfläche: freie Randfläche
- (3) - Randfläche in der xz-Ebene: Gleitlagerung mit uy=0, ux≠0 & uz≠0
- (4) - Randfläche in der yz-Ebene: Gleitlagerung mit ux=0, uy≠0 & uz ≠0
