Modell - Nichtlinear elastisch

Materialverhalten

Einen Überblick über Eigenschaften des nichtlinear elastischen Bodenmaterialmodells bietet das entsprechende Kapitel der Theoriegrundlagen.

Eingabedialog

Für das Nichtlinear elastische Modell werden die folgenden Eingangsparameter benötigt.

  • φ - Reibungswinkel
  • c - Kohäsion
  • Eoed,ref - Referenzwert des Ödometrischen Tangentenmoduls
  • pref - Referenzspannung
  • m - Exponent für Spannungsabhängigkeit

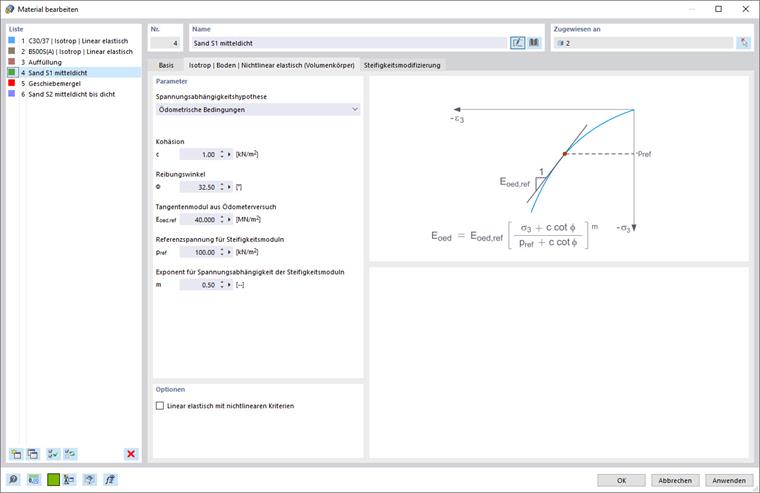

Die Definition dieser Parameter erfolgt im spezifischen Eingaberegister, das in der nachfolgenden Abbildung gezeigt ist.

Ergänzende Hinweise

Zur Kohäsion

Für die Verwendung von Numerischen Verfahren, wie der FEM, in der Geotechnik wird empfohlen stets eine Kohäsion ungleich Null anzusetzen. Dafür kann die Definition einer kleinen rechnerischen Kohäsion zwischen 0,5 bis 1,0 kN/m² auch für nicht kohäsive Böden zweckmäßig sein.

Exponent für Spannungsabhängigkeit

Gängige Werte für Sand liegen bei m = 0,5 und für Ton bei m = 1,0.
